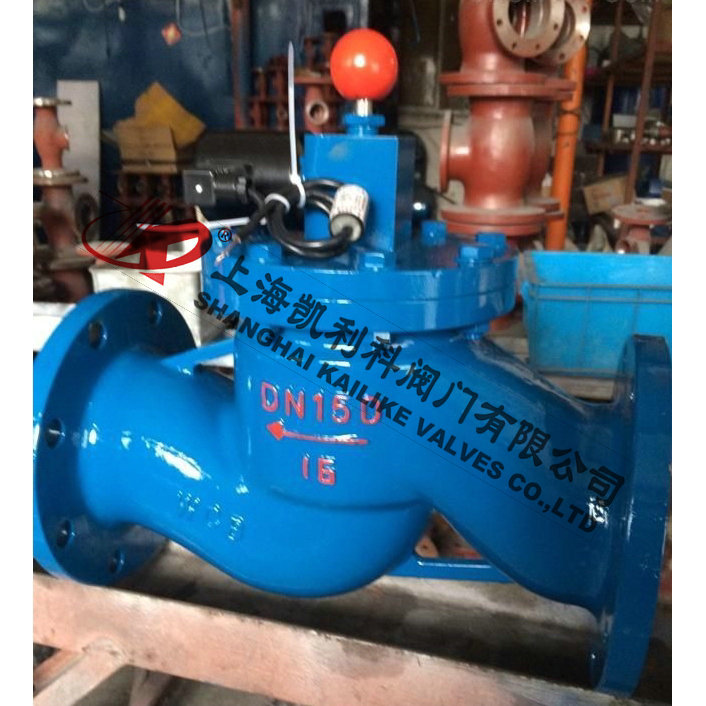

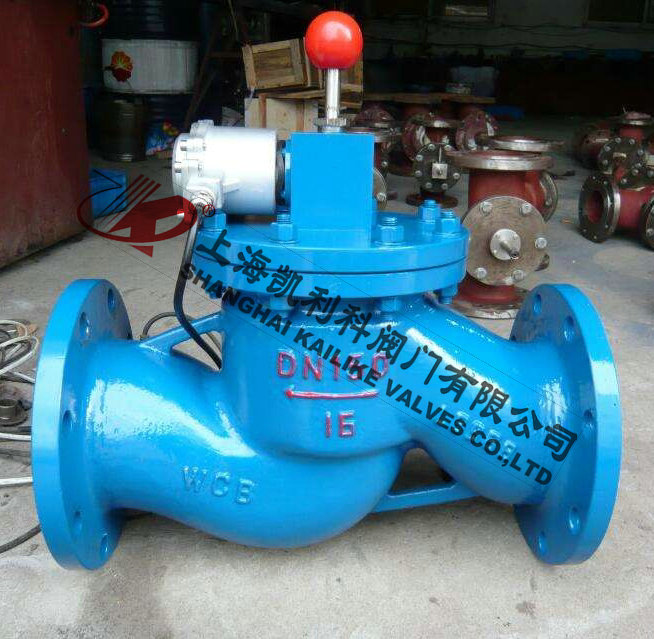

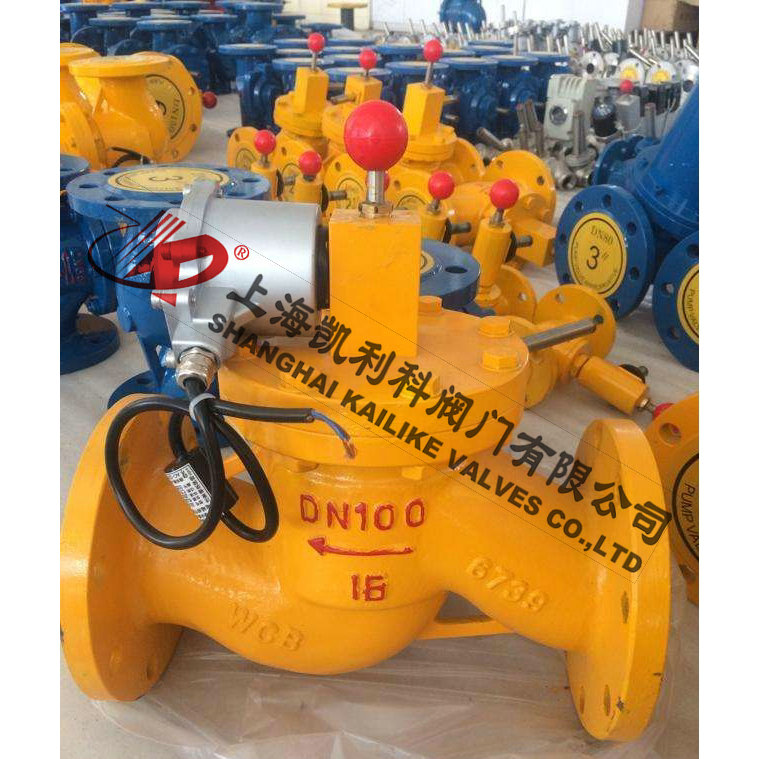

ZCRB燃氣電磁閥
ZCRB燃氣電磁閥主要用于燃氣管的切斷作用，當燃氣發生泄漏，通過儀器檢測到氣體時，可以迅速自動緊急關閉供氣閥門，切斷燃氣的的供給，有效的防止事故發生，是新型的燃氣管道工程的安全配套裝置。
|
產品名稱： |
燃氣電磁閥 |
產品型號： |
ZCRB |
|
公稱通徑： |
DN25～DN600 |
結構形式： |
直動式 |
|
真空負壓： |
1.0MPa～1.6MPa |
連接方式： |
法蘭、螺紋 |
|
適用溫度： |
-15ºC～+60ºC |
驅動方式： |
電磁動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
煤氣、燃氣、天然氣、液化石油氣、氣體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
ZCRB燃氣電磁閥主要用于燃氣管的切斷作用，當燃氣發生泄漏，通過儀器檢測到氣體時，可以迅速自動緊急關閉供氣閥門，切斷燃氣的的供給，有效的防止事故發生，是新型的燃氣管道工程的安全配套裝置。
產品作用
1、 與可燃氣體泄漏檢測儀連接。當儀器檢測到可燃氣體泄漏時，自動、快速關閉主
供氣閥門，切斷燃氣的供給，及時制止惡性事件的發生。
2、 與熱力設備的極限溫度（壓力）安全控制器連接，當設備內檢測點的溫度或壓力
超過設定極限數值，自動關閉供氣閥門，停止燃氣供給。
3、 與高層建筑的中央消防報警系統連接，當大廈發生火警時，自動切斷大廈內的燃
氣供應，防止煤氣爆炸的發生。
4、 在城市或工廠的燃氣供應管網內安裝此系列燃氣快速切斷閥，可在中央控制室內
集中控制，遠距離遙控緊急關閉事故現場的管線燃氣供應。
5、 燃氣管路系統檢修、排除故障時切斷燃氣。
技術參數
|
產品結構：直動式 公稱壓力：1.6Mpa 工作壓差：0~0.05Mpa |
|
工作介質：煤氣、天然氣、液化石油氣等無腐蝕性氣液體 關閉時間：＜1秒 |
|
介質溫度：-15℃~60℃ 打開方式：手動復位或電動復位 電源電壓：AC220VA、DC24V、DC12V |
|
安全等級： Ex型 控制方式：不間斷輸出或脈沖式電磁力 |

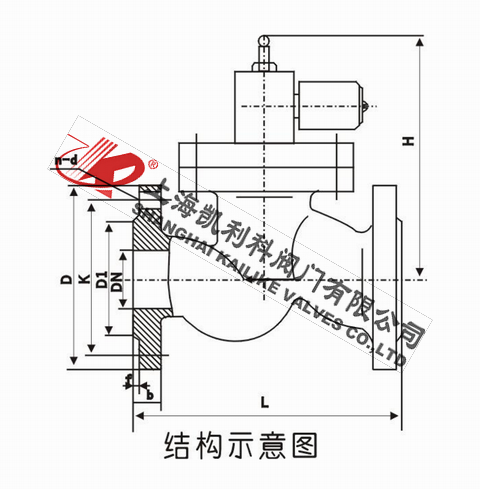

外形結構圖

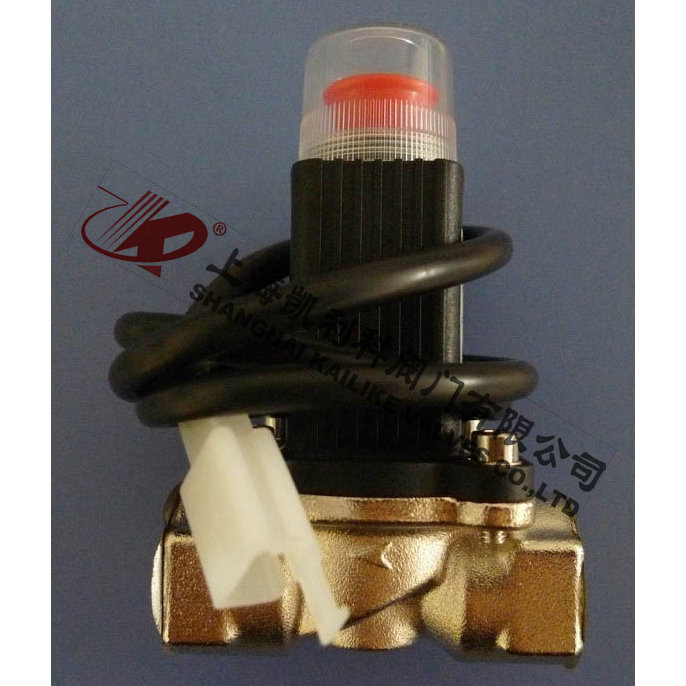

內螺紋連接尺寸
|
DN |
G |
L |
H |
|
25 |
1 |
90 |
130 |
|
32 |
1 1/4 |
140 |
150 |
|
40 |
1 1/2 |
156 |
170 |
|
50 |
2 |
180 |
190 |
法蘭連接尺寸
|
DN |
D1 |
K |
D |
b |
f |
n-d |
L |
H |
|
25 |
65 |
85 |
115 |
16 |
3 |
4φ14 |
160 |
180 |
|
32 |
76 |
100 |
140 |
18 |
3 |
4φ18 |
180 |
195 |
|
40 |
84 |
110 |
150 |
18 |
3 |
4φ18 |
200 |
205 |
|
50 |
99 |
125 |
165 |
20 |
3 |
4φ18 |
230 |
220 |
|
65 |
118 |
145 |
185 |
20 |
3 |
4φ18 |
290 |
245 |
|
80 |
132 |
160 |
200 |
20 |
3 |
4φ18 |
310 |
|
|
100 |
156 |
180 |
220 |
22 |
3 |
4φ18 |
350 |
|
|
125 |
184 |
210 |
250 |
22 |
3 |
4φ18 |
400 |
|
|
150 |
211 |
240 |
285 |
24 |
3 |
4φ22 |
480 |
|
|
200 |
266 |
295 |
340 |
24 |
3 |
4φ22 |
495 |
|
|
250 |
319 |
355 |
405 |
26 |
3 |
4φ26 |
622 |
|
|
300 |
370 |
410 |
460 |
28 |
4 |
4φ26 |
698 |
|
|
350 |
429 |
470 |
520 |
30 |
4 |
4φ26 |
787 |
|
|
400 |
480 |
525 |
580 |
32 |
4 |
4φ30 |
914 |
|
|
450 |
548 |
585 |
640 |
34 |
4 |
4φ30 |
978 |
|
|
500 |
609 |
650 |
715 |
36 |
4 |
4φ33 |
978 |
|
|
600 |
720 |
770 |
840 |
38 |
5 |
4φ36 |
1295 |
|
