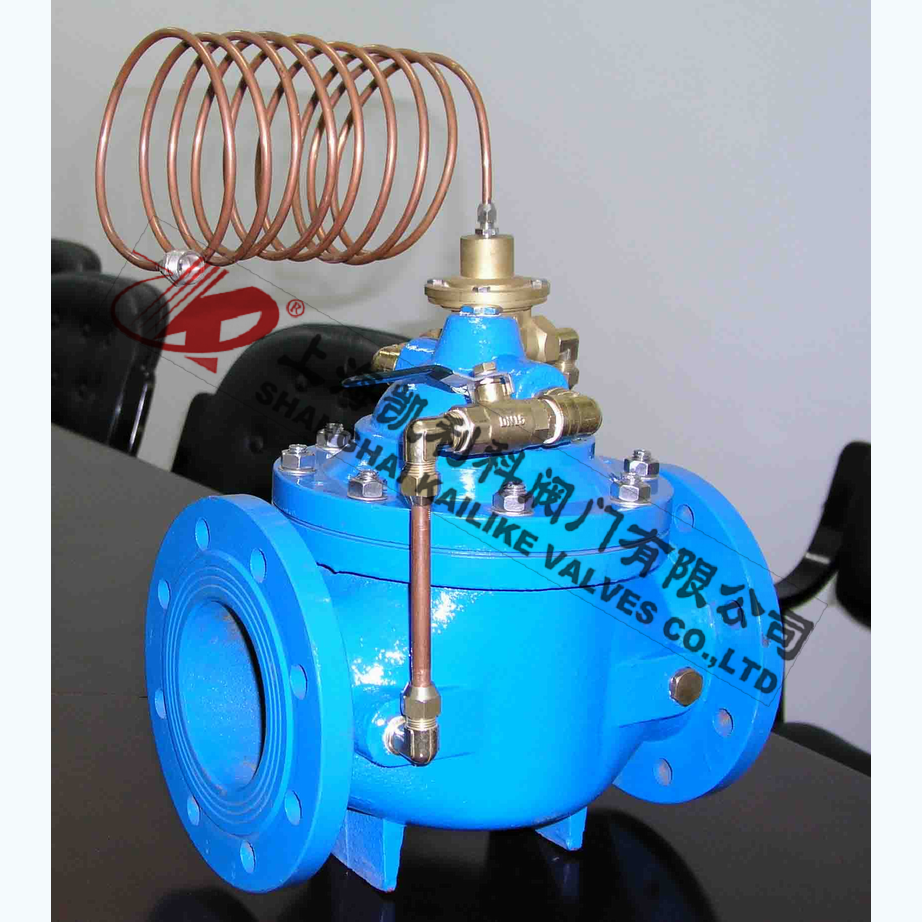

LH45X限流止回閥

產品名稱：	限流止回閥	產品型號：	LH45X
公稱通徑：	DN20～DN600	結構形式：	活塞式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	0ºC～+80ºC	驅動方式：	介質推動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油	生產廠家：	上海凱利科閥門有限公司

產品說明

LH45X限流止回閥主要用于多泵并聯采用改變臺數的方式進行流量調節的系統中，安裝在水泵的出口，起限制水泵流量，穩定揚程。使水泵在高效區內工作，防止低揚程大流量水泵過載燒壞電機。

零件材料

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼、不銹鋼、球墨鑄鐵
閥桿	鉻不銹鋼
閥瓣	碳鋼、不銹鋼+丁晴橡膠
O形圈	丁晴橡膠

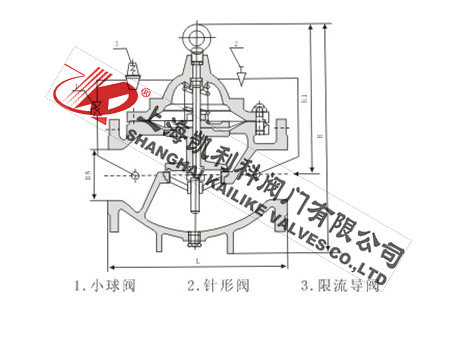

外形結構圖



主要外形尺寸

公稱通徑	尺    寸
DN(am)	L	A1	A	H1	H	F
20	150	200	282	106	172	116
25	160	200	282	106	172	116
32	180	200	282	106	172	116
40	200	210	320	137	225	168
50	203	210	320	137	225	168
65	216	215	330	145	270	180
80	241	220	330	178	289	210
100	270	230	410	232	375	284
125	292	245	420	286	420	310
150	330	260	420	318	450	370
200	400	280	430	413	722	463
250	480	300	450	502	769	525
300	550	320	460	600	906	625
350	622	340	470	638	1480	705
400	685	360	480	677	1027	778
450	750	360	480	677	1027	778
500	811	410	780	750	1110	690
600	935	456	888	850	1286	785

功能及主要作用原理

     1、限流止回閥限流功能
     該閥安裝于水泵出口，在單泵啟動和非全數設計工作泵工作時，對工作泵起限制流量作用，使泵在較高效率狀態下工作；防止電動機在水泵低揚程、大流量、低效率時，發生過載現象；防止超額定電流燒電機現象的發生，同時起到一定的節能效果。
     其限流原理為：依據水泵的設計工況點揚程，導閥自動檢測并控制水泵的實際工作揚程，以限制水泵的工作流量，限制電機的負載。
    限流止回閥設定一個控制工作揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大于設定揚程時閥門全開，閥門阻力極小。 控制揚程的設定可以按電機額定電流設定，也可以按高效率工況設定，該閥門工作揚程設定值可調，一般出廠設定值為設計工況揚程。
     2、限流止回閥止回功能
     該閥的止回功能完全等同于微阻緩閉止回閥，且無關閉噪聲，零回流。

安裝與使用方法

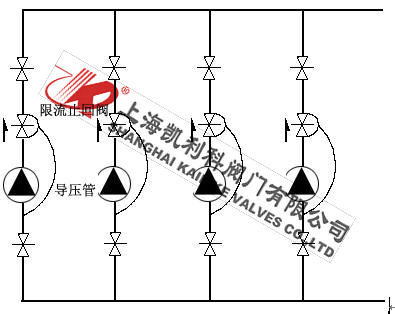

LH45X限流止回閥介質流動方向應與閥體箭頭方向一致，可以外接導壓管裝置出廠前均通過壓力試驗，安裝時嚴禁損傷導壓裝置；閥上的1/2管接頭應安裝在水泵入口處；可水平安裝也可以垂直安裝；限流止回閥的需求揚程大于0.1MPa時，先逆時針把四通開大，然后再順時針逐漸關閉調壓閥，關閉過程中出口壓力會逐漸增大，直至出口壓力為需要揚程時，即完成初調節，反復啟閉水泵2-3次，每次運行3-5分鐘，出口壓力不變即完成調試工作；視水質情況應經常檢查出口壓力值，當出口壓力小于設定值時，應開啟過濾器排除污物。
