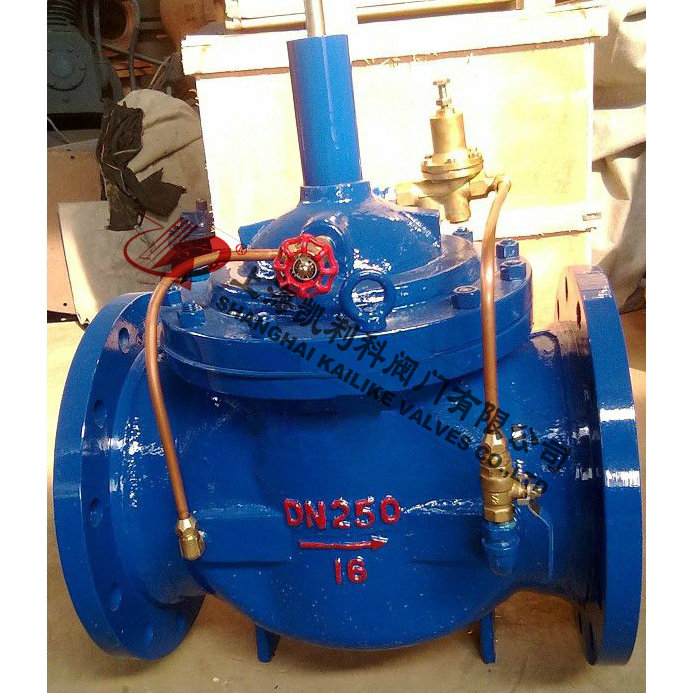

400X水力流量控制閥

產品名稱：	水力流量控制閥	產品型號：	400X
公稱通徑：	DN20～DN800	結構形式：	先導式
工作壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	流量控制
閥體材質：	鑄鐵、鑄鋼、不銹鋼、黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

400X水力流量控制閥是一種采用高精度先導方式控制流量的多功能閥門，適用于管道需控制流量和壓力的管路中，保持預定流量不變，將過大流量限制在一個預定值，并將上游高壓適當減低，即使主閥上游的壓力發生變化，也不會影響到下游的流量，該閥一該常規節流閥使孔板或純機械地減少流域面積的原理，利用相關導閥，最大限度地減少能量在節流過程中的損失。如遇緊急情況水力流量控制閥可以安全截止流量，避免損失。控制靈敏度高，安全可靠，調試方便，使用壽命長。

結構特點

400X水力流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

工作原理

當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。

技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	出口可調壓力(MPa)	壓力特性 △P2P1	流量特性 △P2P1	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	P2×8%	P2×15%	水	0-80
1.6	2.4	1.76	0.10-1.2	P2×10%	P2×20%
2.5	3.75	2.75	0.15-1.6	P2×12%	P2×25%

主要零件

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

外形結構圖



主要外形尺寸

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm
	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76
40	240	330	155	395	278	170	150	150	150	110	110	110	88	88	84
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585	609
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820
800	1750	1250	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928

安裝示意圖



聲明：【400X水力流量控制閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的400X水力流量控制閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
