Z41T,Z45T鑄鐵閘閥

Z41T/Z45T鑄鐵閘閥分明桿和暗桿適用于1.0MPa，工作溫度-29～200℃的管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。可適用于水、蒸汽、油品等多種介質。驅動方式手動、傘齒輪傳動及電動。

產品名稱：	鑄鐵閘閥	產品型號：	Z41H、Z45H
公稱通徑：	DN40～DN1200	結構形式：	閘板式
公稱壓力：	1.0MPa-1.6MPa	連接方式：	法蘭
適用溫度：	-20ºC～+200ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	HT200、HT250、鑄鐵	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

Z41T/Z45T鑄鐵閘閥分明桿和暗桿適用于1.0MPa，工作溫度-29～200℃的管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。可適用于水、蒸汽、油品等多種介質。驅動方式手動、傘齒輪傳動及電動。

Z41T主要技術參數

型號	公稱壓力MPa	試驗壓力MPa			工作溫度	使用介質
		強度	密封（液）	低壓密封（氣）
Z41T-10	1.0	1.5	1.1	0.6	≤200℃	水、蒸汽

Z41T主要零件材料

型號	閥體	閥蓋	閘板	閥桿螺母	閥桿	填料
Z41T-10	灰鑄鐵		灰鑄鐵	銅	不銹鋼	油浸石棉盤根

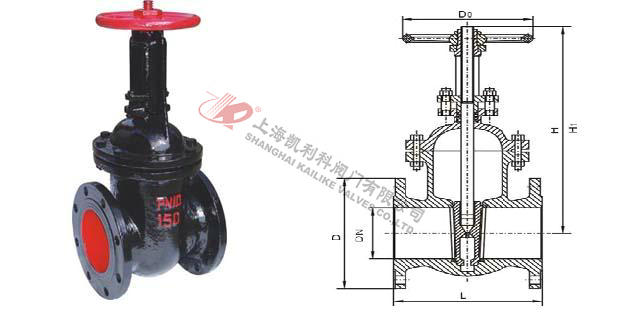

Z41T外形結構圖

Z41T主要外形尺寸(法蘭尺寸按 JB78 PN1.0MPa規定）

口徑 DN(mm)	Z41T-10
口徑 DN(mm)	L	D	H	H1	D0
40	165	145	250	295	160
50	180	160	270	325	180
65	195	180	300	380	180
80	210	195	330	420	200
100	230	215	410	520	200
125	255	245	470	610	240
150	280	280	550	710	240
200	330	335	700	915	320
250	380	390	830	1095	320
300	420	445	960	1275	400
350	450	500	1130	1500	400
400	480	565	1345	1760	500
450	510	615	1450	1920	500
500	540	670	1650	2170	720
600	600	780	-	-	-
700	660	895
800	720	1010
900	780	1110
1000	840	1220
1200	960	1450	-	-	-

Z45T主要技術參數

型號	公稱壓力MPa	試驗壓力MPa		工作溫度	使用介質
		密封	強度
Z45T-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油

Z45T主要零件材料

型號	閥體、閥蓋、閘板	密封圈	閥桿	填料
Z45T-10	灰鑄鐵、球墨鑄鐵	不銹鋼	碳鋼、不銹鋼	浸油石棉盤根

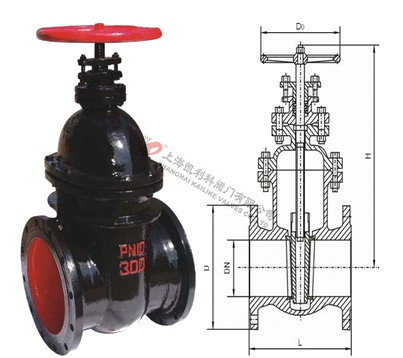

Z45T外形結構圖

Z45T主要外形尺寸

口徑DN（mm)	Z45T-10
口徑DN（mm)	L	D	H	D0
40	165	145	300	160
50	180	160	300	180
65	195	180	340	180
80	210	195	360	200
100	230	215	400	200
125	255	245	500	240
150	280	280	550	240
200	330	335	620	320

聲明：【Z41T,Z45T鑄鐵閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41T,Z45T鑄鐵閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
