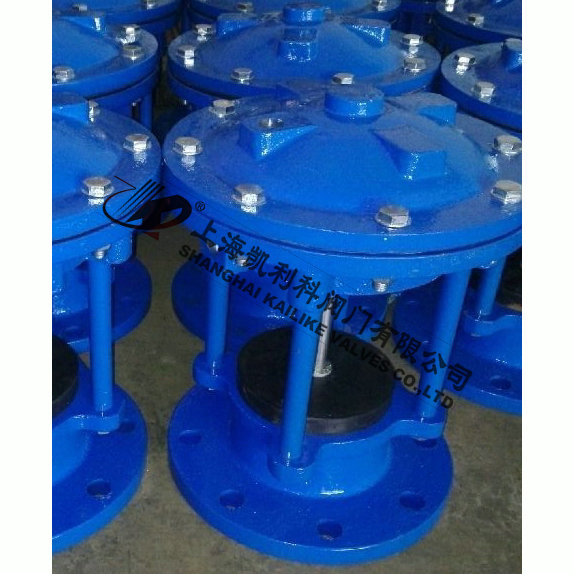

JM742X池底排泥閥
JM742X池底排泥閥用于自來水公司或污水廠的各類水池的底部，通過換向閥的控制排除池底的泥沙及污物。是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁用以掃除池底沉淀的泥沙和污物。
|
產品名稱： |
池底排泥閥 |
產品型號： |
JM742X |
|
公稱通徑： |
DN100～DN400 |
功能作用： |
池底排泥 |
|
公稱壓力： |
1.0MPa～1.6MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-0ºC～+80ºC |
驅動方式： |
液動、氣動 |
|
閥體材質： |
鑄鐵、鑄鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、污水 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
JM742X池底排泥閥用于自來水公司或污水廠的各類水池的底部，通過換向閥的控制排除池底的泥沙及污物。是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁用以掃除池底沉淀的泥沙和污物。
工作原理
JM742X池底排泥閥由閥體，上下隔膜腔、膜片、閥桿、二位四通換向閥以及閥瓣等零件組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需一分鐘打開閥板。此閥必須利用手動換方閥或電磁閥可遠距離控制排泥閥開關。當二位四通換向閥處于一態位，主閥中腔進水，上腔通往大氣，膜片在水的壓力下帶動閥瓣上升，主閥開啟，池底的泥沙等污物開始排放。當二位四通換向閥處于二態位，主閥中腔水排向水池，上腔進水，關閉主閥，停止泥沙的排放。此閥安裝在各類沉淀池的底部壁外，用以排除池底的泥沙污物。反應迅速，關閉準確 ，密封性強、開關性能好，檢修方便，使用壽命可達五年以上。
技術參數
1. 工作壓力：1.0Mpa
2. 介質：水
3.使用溫度：常溫
4.隔膜室工作壓力：0.3-1.0
5.隔膜室工作液：氣、清水
零部件材料
|
零件名稱 |
閥體 |
隔膜上腔 |
隔膜下腔 |
閥板 |
閥桿 |
拼帽 |
隔膜片 |
|
材料 |
HT200 |
HT200 |
HT200 |
HT200 |
不銹鋼 |
A3鋼 |
耐磨丁晴橡膠和尼龍 |
外形結構圖
主要外形尺寸
法蘭連接尺寸
按JB78 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
H |
260 |
375 |
250 |
525 |
585 |
600 |
680 |
安裝示意圖
聲明：【JM742X池底排泥閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的JM742X池底排泥閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
