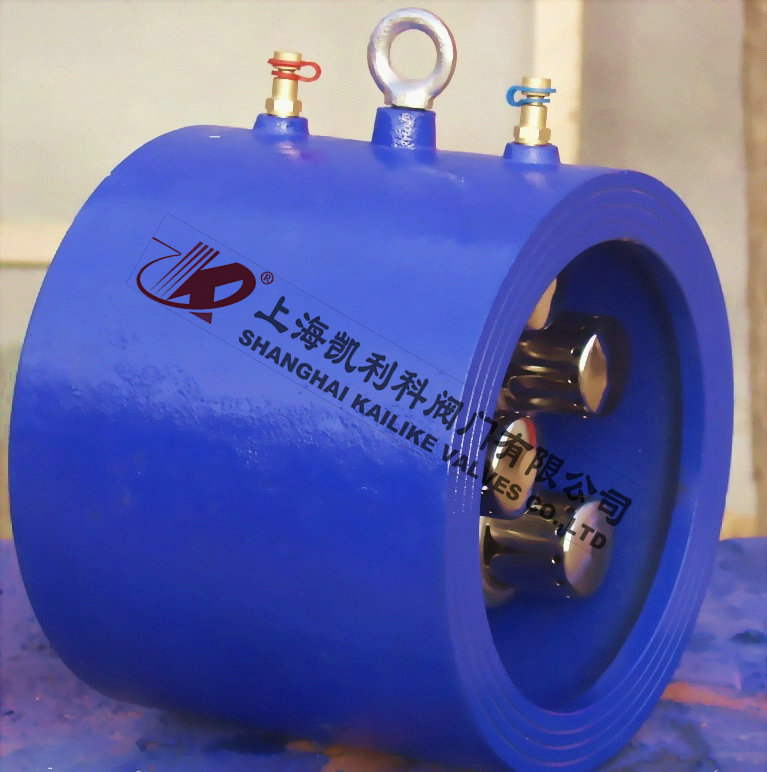

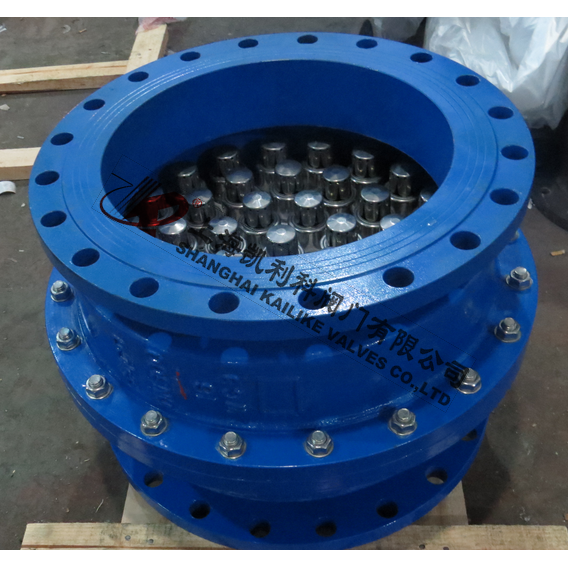

JF118,JF103動態平衡閥
JF118、JF103動態平衡閥跟據系統工況變動而自動變化阻力系數，在一定的壓差范圍內，可以有效地控制通過的流量保持一個常值。動態平衡閥使閥膽能根據水系統不時的壓差變化而變化，保證不會超過原先設定的水流量并吸收過量的壓差，從而實現整個水系同壓力和流量的自動平衡。
|
產品名稱： |
動態平衡閥 |
產品型號： |
JF118、JF103 |
|
公稱通徑： |
DN50～DN800 |
功能作用： |
控制流量 |
|
公稱壓力： |
1.6MPa～2.5MPa |
連接方式： |
法蘭式、對夾式 |
|
適用溫度： |
-0ºC～+80ºC |
驅動方式： |
自動變化阻力系數 |
|
閥體材質： |
球墨鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、液體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
JF118、JF103動態平衡閥跟據系統工況變動而自動變化阻力系數，在一定的壓差范圍內，可以有效地控制通過的流量保持一個常值。動態平衡閥使閥膽能根據水系統不時的壓差變化而變化，保證不會超過原先設定的水流量并吸收過量的壓差，從而實現整個水系同壓力和流量的自動平衡。動態平衡閥在應用中，隨著系統管道壓力的波動，平衡閥內閥自動的上下運動以改變開度，從而保持管道的流量始終不變。
結構特點
1、動態平衡閥在流量自動調節時無須任何外部能量。
2、在自動的調節設備或管道流量達到所要求的設計流量。
3、緊湊的設計節省了安裝空間
4、簡化了設計時管道系統的計算工作量
5、安裝工作方便快捷
6、動態平衡閥系統運行前無須進行平衡調試
7、不銹鋼閥膽確保了閥門的耐腐蝕能力強，工作壽命長。
工作原理
1、動態平衡閥可稱為固定式動態平衡閥有法蘭和對夾的兩種，閥體內安裝多個閥芯，其閥芯決定流量，因此出廠前通常就把流量設定好 ，即可使系統流量自動恒定在要求的設定值；選用動態平衡閥時，應首先進行水力計算，確定流量、壓差范圍。

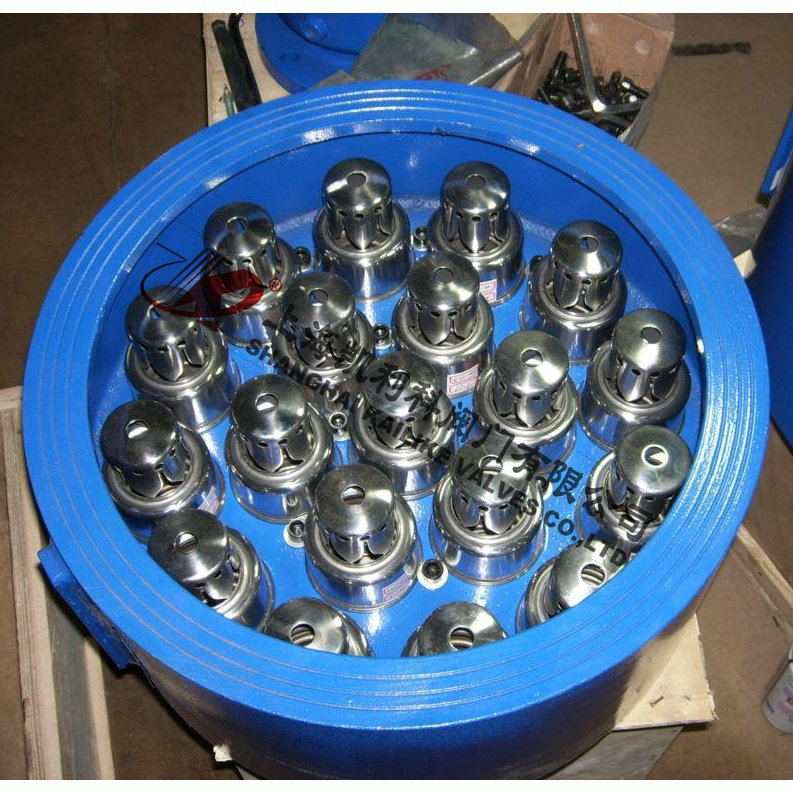

2、動態平衡閥采用鑄鋼、球墨鑄鐵鑄造而成，可分為左右閥體法蘭用螺栓、螺母固定。法蘭中部夾有固定板及O型圈(丁睛橡膠 (N220SH))，板上有多個同樣大小的圓孔可固定閥膽。閥膽采用不銹鋼 (304-2B)、銅質，表面鍍錫鎳合金；閥膽具自清潔、抗堵塞功能。
3、動態平衡閥可在工作壓差范圍內精確的控制管路流量，使整個系統能時刻保持平衡。無需對整個管道進行繁瑣的阻力計算。無需人工調節，可省去大量人力,安裝空間也不受限制，同時也避免了人為的破壞性調節。能夠防止因流量過大而造成對設備的損耗，提高設備的耐用性和安全性。使整個水系統簡潔、可靠，無須安裝同程管道，節省初投資、安裝及材料費用。
技術參數
1.固定閥膽式結構；
2.軸流型設計；
3.標準測量口,可接各種流量測試設備；
4.流量控制誤差：±5%
5.公稱通徑：DN50-DN800
6.公稱壓力：PN10、PN16、PN25
7.工作溫度：-10℃—120℃
8.閥膽材料：不銹鋼(304-2B)
9.彈簧材料：不銹鋼(1Cr18Ni9)
壓差與流量范圍
|
通經DN(mm) |
壓差范圍(kpa) |
流量范圍(m3/h) |
最大閥膽數量(個) |
|
50 |
15-150 |
3.2-30 |
1 |
|
22-210 |
4.0-36 |
|
33-330 |
5.0-46 |
|
90-900 |
8.0-75 |
|
65 |
15-150 |
3.2-30 |
1 |
|
22-210 |
4.0-36 |
|
33-330 |
5.0-46 |
|
90-900 |
8.0-75 |
|
80 |
15-150 |
3.2-30 |
1 |
|
22-210 |
4.0-36 |
|
33-330 |
5.0-46 |
|
90-900 |
8.0-75 |
|
100 |
15-150 |
3.2-60 |
2 |
|
22-210 |
4.0-72 |
|
33-330 |
5.0-92 |
|
90-900 |
8.0-150 |
|
125 |
15-150 |
3.2-150 |
3 |
|
22-210 |
4.0-180 |
|
33-330 |
5.0-138 |
|
90-900 |
8.0-225 |
|
150 |
15-150 |
3.2-150 |
5 |
|
22-210 |
4.0-180 |
|
33-330 |
5.0-230 |
|
90-900 |
8.0-375 |
|
200 |
15-150 |
3.2-240 |
8 |
|
22-210 |
4.0-288 |
|
33-330 |
5.0-368 |
|
90-900 |
8.0-600 |
|
250 |
15-150 |
3.2-390 |
130 |
|
22-210 |
4.0-468 |
|
33-330 |
5.0-598 |
|
90-900 |
8.0-975 |
|
300 |
15-150 |
3.2-600 |
20 |
|
22-210 |
4.0-720 |
|
33-330 |
5.0-920 |
|
90-900 |
8.0-1500 |
|
350 |
15-150 |
3.2-690 |
23 |
|
22-210 |
4.0-828 |
|
33-330 |
5.0-1058 |
|
90-900 |
8.0-1725 |
|
400 |
15-150 |
3.2-900 |
30 |
|
22-210 |
4.0-1080 |
|
33-330 |
5.0-1380 |
|
90-900 |
8.0-2250 |
|
450 |
15-150 |
3.2-1110 |
37 |
|
22-210 |
4.0-1332 |
|
33-330 |
5.0-1702 |
|
90-900 |
8.0-2775 |
|
500 |
15-150 |
3.2-1410 |
47 |
|
22-210 |
4.0-1692 |
|
33-330 |
5.0-2162 |
|
90-900 |
8.0-3525 |
|
600 |
15-150 |
3.2-1920 |
64 |
|
22-210 |
4.0-2304 |
|
33-330 |
5.0-2944 |
|
90-900 |
8.0-4800 |
|
800 |
15-150 |
3.2-2850 |
95 |
|
22-210 |
4.0-3420 |
|
33-330 |
5.0-1370 |
|
90-900 |
8.0-7125 |

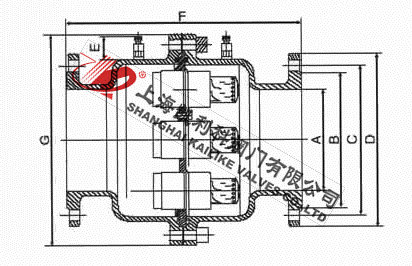

外形結構圖
主要外形尺寸
|
口徑 |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
G(mm) |
重量(Kg) |
|
DN50 |
99 |
125 |
165 |
38 |
239 |
218 |
16 |
|
DN65 |
118 |
145 |
185 |
38 |
239 |
218 |
19 |
|
DN80 |
132 |
160 |
200 |
38 |
239 |
218 |
22 |
|
DN100 |
156 |
190 |
235 |
38 |
365 |
270 |
38 |
|
DN125 |
184 |
220 |
270 |
38 |
365 |
295 |
46 |
|
DN150 |
211 |
250 |
300 |
38 |
410 |
354 |
66 |
|
DN200 |
274 |
310 |
360 |
38 |
435 |
416 |
96 |
|
DN250 |
330 |
370 |
425 |
38 |
456 |
488 |
128 |
|
DN300 |
389 |
430 |
485 |
38 |
466 |
565 |
187 |
|
DN350 |
448 |
490 |
555 |
38 |
479 |
700 |
249 |
|
DN400 |
503 |
550 |
620 |
38 |
504 |
790 |
356 |
|
DN450 |
548 |
640 |
670 |
38 |
517 |
800 |
418 |
|
DN500 |
609 |
660 |
730 |
38 |
520 |
880 |
518 |
|
DN600 |
720 |
770 |
845 |
38 |
554 |
1050 |
718 |
|
DN800 |
928 |
990 |
1085 |
38 |
557 |
1260 |
865 |
外形結構圖
主要外形尺寸
|
口徑/A |
B |
C |
D |
重量/KG |
|
65 |
188 |
18 |
152 |
7.62 |
|
80 |
263 |
200 |
223 |
11.58 |
|
100 |
267 |
220 |
223 |
12.38 |
|
125 |
271 |
250 |
223 |
16.5 |
|
150 |
271 |
280 |
223 |
24.11 |
|
200 |
287 |
360 |
223 |
41.62 |
|
250 |
29 |
42 |
223 |
58.09 |
|
300 |
311 |
51 |
223 |
93.27 |
|
350 |
319 |
55 |
223 |
108.17 |
壓差與流量范圍
|
口徑 |
最少閥芯數 |
最多閥芯數 |
P范圍 |
流量(m3/h) |
最小壓差 |
|
65 |
1 |
1 |
14-220 |
2-18 |
14 |
|
65 |
1 |
1 |
35-410 |
3-27 |
35 |
|
80 |
1 |
1 |
14-220 |
16-31 |
14 |
|
80 |
1 |
1 |
35-410 |
19-38 |
35 |
|
100 |
1 |
1 |
14-220 |
16-31 |
14 |
|
100 |
1 |
1 |
35-410 |
19-38 |
35 |
|
125 |
1 |
2 |
14-220 |
16-61 |
14 |
|
125 |
1 |
2 |
35-410 |
19-77 |
35 |
|
150 |
1 |
4 |
14-220 |
16-122 |
14 |
|
150 |
1 |
4 |
35-410 |
19-154 |
35 |
|
200 |
2 |
7 |
14-220 |
32-215 |
14 |
|
200 |
2 |
7 |
35-410 |
38-270 |
35 |
|
250 |
4 |
11 |
14-220 |
64-338 |
14 |
|
250 |
4 |
11 |
35-410 |
77-425 |
35 |
|
300 |
6 |
15 |
14-220 |
95-460 |
14 |
|
300 |
6 |
15 |
35-410 |
115-580 |
35 |
|
350 |
10 |
19 |
14-220 |
160-580 |
14 |
|
350 |
10 |
19 |
35-410 |
190-730 |
35 |
聲明：【JF118,JF103動態平衡閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的JF118,JF103動態平衡閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
