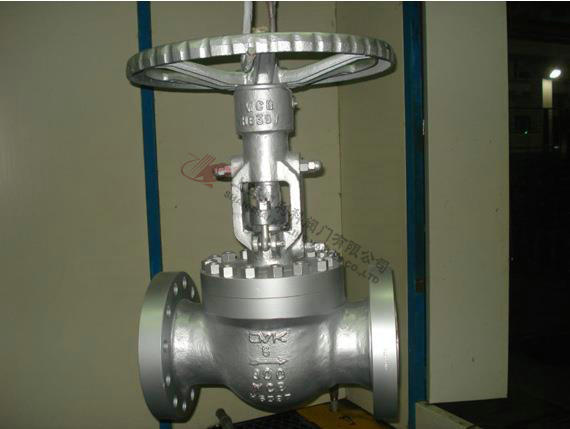

GQ47H軌道球閥

產品名稱：	軌道球閥	產品型號：	GQ47H、GQ347H、GQ647H、GQ947H
公稱通徑：	DN25～DN500	結構形式：	球形
公稱壓力：	1.6Mpa～32.0Mpa	連接方式：	法蘭
適用溫度：	≤550ºC	驅動方式：	手動、電動、氣動
閥體材質：	鑄鋼、碳鋼、鍛鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、天然氣、液體、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

GQ47H軌道球閥適用于石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機系統、油氣輸送管線、輕工、紡織等行業。（GQ47H、GQ347H、GQ647H、GQ947H）

產品特點

1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車，降低生產成本
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題
4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉
5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證
6、密封面的自清結構。當球體傾離閥座時，管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

技術規范

設計依據	GB	API
結構長度	JB/T 7745 GB/T 12221	ANSI B16.10
連接法蘭	GB/T 9113 JB/79 HG20592	ANSI B16.5
對焊端	GB/T 12224	MSS SP44 ANSI B16.25
試驗和檢驗	JB/T 9092	API 598

性能規范

壓力等級	試驗壓力		適用環境
	殼體試驗	密封試驗
1.6	2.4	1.76	易燃、易爆、易揮發、易聚合及劇毒場合
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04
class 150	2.94	2.2
class 300	7.5	5.5
class 600	15.0	11.0
適用溫度	-196℃~≤550℃
適用介質	水、油、天然氣用各種軟性介質與懸浮液
驅動方式	手動、氣動、電動

性能參數

型號		GQ47H-16C	GQ47H-25C
工作壓力（MPa）		1.6	2.5
工作溫度（℃）		-190～550
適用介質		水、蒸汽、油品
材料	閥體、閥蓋	WCB
	閥桿	2Cr13
	球體	WCB＋HCr/STL
	閥座	25
	填料	柔性石墨

外形結構圖



主要連接尺寸

壓力級	主要尺寸	公稱通徑
		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
PN1.6MPa	L	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
	H	240	260	307	360	410	483	512	543	581	617	672	723	758	791	828	870
	Kg	9.6	16	19	28	30	41	55	78	115	215	270	385	502	876	980	1240
PN2.5MPa	L	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
	H	260	280	320	360	430	490	525	567	604	642	695	742	781	815	864	905
	Kg	9.5	16	19	28	30	45	59	82	121	230	289	402	540	913	1120	1280
PN4.0MPa	L	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
	H	260	280	320	360	436	492	527	607	649	701	750	750	790	832	875	910
	Kg	10	17	20	25	32	45	59	82	115	230	295	402	540	913	1124	1348
PN6.4MPa	L	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
	H	280	320	329	365	450	509	541	663	725	781	790	806	821	858	-	-
	Kg	10	17	20	25	32	52	68	106	168	281	355	498	689	1134	-	-
150Lb	L	127	140	165	178	190	203	229	356	394	457	533	610	686	762	864	914
300Lb	L	165	178	190	216	241	283	305	381	403	502	568	648	762	838	914	991
600Lb	L	216	229	241	292	330	356	432	508	559	660	787	838	889	991	1092	1194



聲明：【GQ47H軌道球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GQ47H軌道球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
