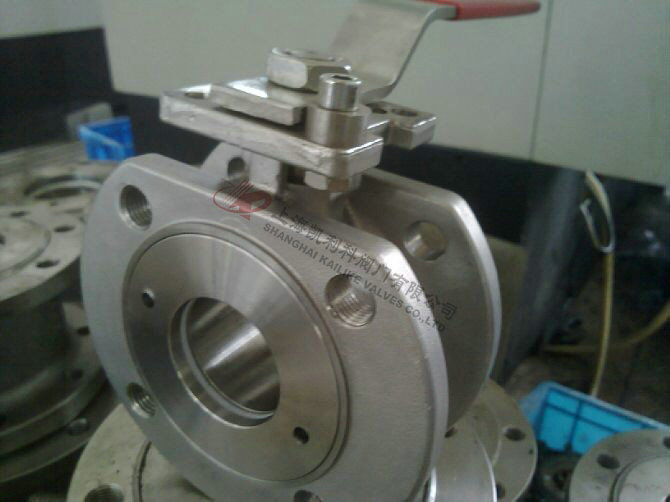

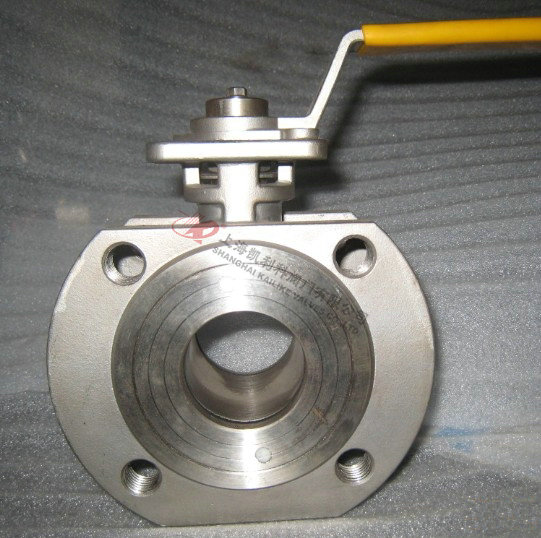

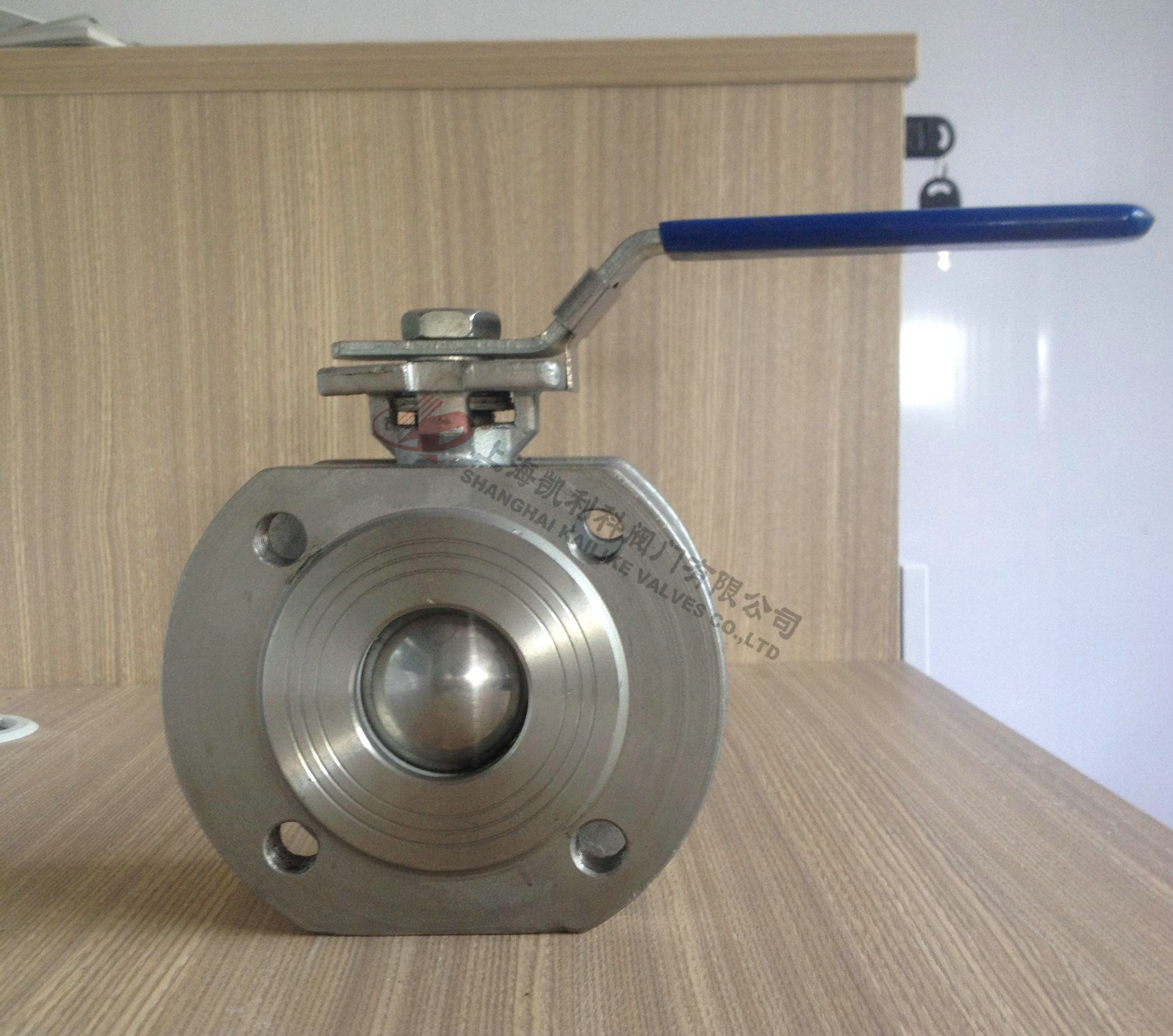

Q71F對夾球閥

產品名稱：	對夾球閥	產品型號：	Q71F
公稱通徑：	DN15～DN200	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	對夾式
適用溫度：	-20～232℃～350℃～550℃	驅動方式：	手動、電動、氣動
閥體材質：	WCB鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、燃?xì)饧澳承└g性液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Q71F對夾球閥產品參照意大利產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。

產品用途

對夾球閥及對夾保溫夾套球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃

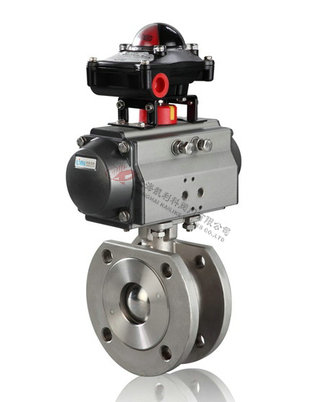

驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa

主要零件材料

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8	碳鋼WCB
2	球	不銹鋼316/304	不銹鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥桿	不銹鋼316/304	不銹鋼SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位鎖	不銹鋼304	不銹鋼SS304
7	手柄	不銹鋼304	不銹鋼SS304
8	閥桿螺母	不銹鋼304	不銹鋼SS304
9	填料壓蓋	不銹鋼304	不銹鋼SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不銹鋼316/304	不銹鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

外形結構圖



主要尺寸單位：mm

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"
d	15	20	25	29	38		62	76	92	110	145	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3



聲明：【Q71F對夾球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q71F對夾球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
