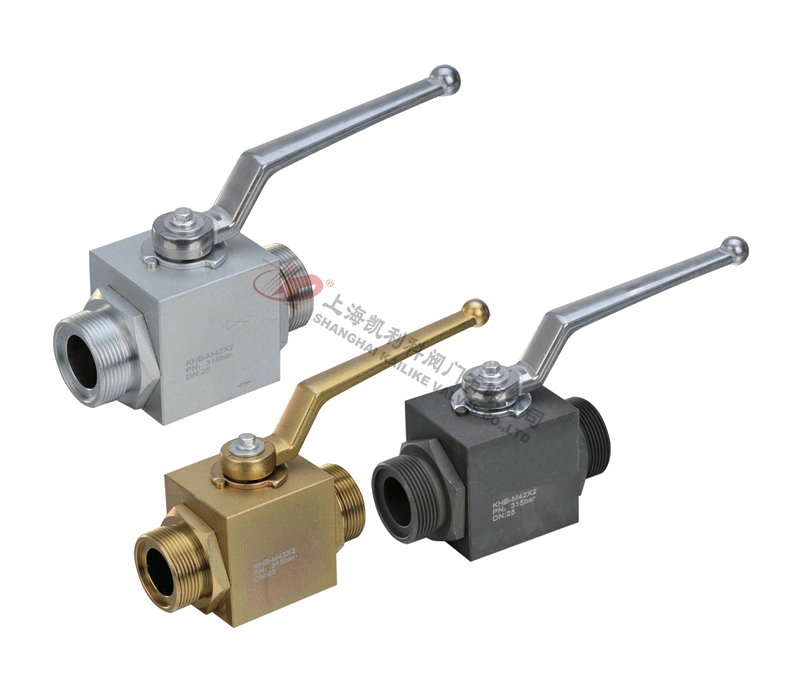

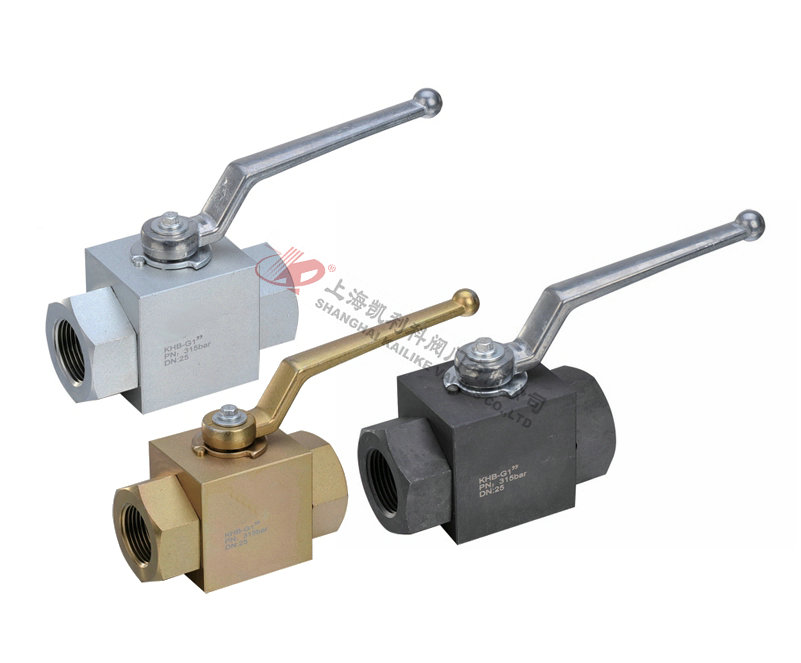

KHB高壓球閥
KHB高壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。
|
產品名稱： |
KHB高壓球閥 |
產品型號： |
KHB |
|
公稱通徑： |
DN6～DN50 |
結構形式： |
球形 |
|
公稱壓力： |
31.5Mpa～40.0Mpa～50.0Mpa |
連接方式： |
內螺紋、外螺紋 |
|
適用溫度： |
-20～+100℃～+170℃ |
驅動方式： |
手動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
KHB高壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。
產品特點
KHB高壓球閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。
圖形符號
型號說明
① 系列代號：KHB（BKH）系列、KHM（MKH）系列
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材料：1-鋼、2-不銹鋼
④ 球體材料：1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序號：由生產商定
⑨ 表面處理：空白-磷化、G-電鍍黃鋅

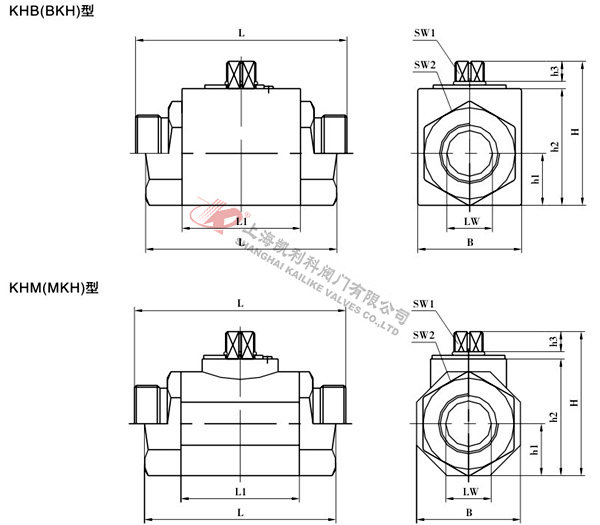

外形結構圖
M連接口略圖
M連接口外形尺寸表
|
簡略型號 |
PN(bar) |
DN |
LW |
RA |
d1 |
i |
L |
L1 |
B |
H |
h1 |
h2 |
h3 |
SW1 |
SW2 |
|
KHB-M16×1.5 |
500 |
06 |
06 |
11 |
M16×1.5 |
11 |
69 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-M22×1.5 |
500 |
08 |
08 |
16 |
M22×1.5 |
12 |
76 |
42 |
32 |
49 |
16 |
36 |
10 |
09 |
27 |
|
KHB-M27×1.5 |
500 |
10 |
10 |
20 |
M27×1.5 |
12 |
76 |
42 |
32 |
49 |
16 |
36 |
10 |
09 |
27 |
|
KHB-M30×1.5 |
400 |
16 |
15 |
24 |
M30×1.5 |
13 |
84 |
48 |
38 |
61 |
19 |
45 |
11 |
09 |
32 |
|
KHB-M36×2 |
315 |
20 |
20 |
30 |
M36×2 |
15 |
103 |
60 |
48 |
70 |
25 |
55 |
11 |
12 |
41 |
|
KHB-M42×2 |
315 |
25 |
23 |
35 |
M42×2 |
18 |
116 |
65 |
57 |
79 |
28.5 |
64 |
11 |
12 |
50 |
|
KHB-M52×2 |
315 |
32 |
32 |
40 |
M52×2 |
20 |
149 |
84 |
75 |
101 |
37.5 |
84 |
12 |
14 |
60 |
|
KHB-M60×2 |
315 |
40 |
38 |
45 |
M60×2 |
22 |
174 |
91 |
85 |
112 |
42.5 |
95 |
12 |
14 |
70 |
G連接口略圖
G連接口外形尺寸表
|
簡略型號 |
PN(bar) |
DN |
LW |
RA |
d1 |
i |
L |
L1 |
B |
H |
h1 |
h2 |
h3 |
SW1 |
SW2 |
|
KHB-G1/8 |
500 |
04 |
06 |
／ |
G1/8 |
10 |
69 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-G1/4 |
500 |
06 |
06 |
／ |
G1/4 |
14 |
69 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-G3/8 |
500 |
10 |
10 |
／ |
G3/8 |
14 |
72 |
42 |
32 |
49 |
16 |
36 |
10 |
09 |
27 |
|
KHB-G1/2 |
500 |
13 |
12 |
／ |
G1/2 |
16 |
83 |
48 |
35 |
49 |
17 |
40 |
10 |
09 |
30 |
|
KHB-G1/2 |
400 |
16 |
15 |
／ |
G1/2 |
16 |
83 |
48 |
38 |
61 |
19 |
45 |
11 |
09 |
32 |
|
KHB-G3/4 |
315 |
20 |
20 |
／ |
G3/4 |
18 |
95 |
60 |
48 |
70 |
25 |
55 |
11 |
12 |
41 |
|
KHB-G1 |
315 |
25 |
25 |
／ |
G1 |
21 |
113 |
65 |
57 |
79 |
28.5 |
64 |
11 |
12 |
50 |
|
KHB-G 11/4 |
315 |
32 |
32 |
／ |
G 11/4 |
22 |
110 |
84 |
75 |
101 |
37.5 |
84 |
12 |
14 |
60 |
|
KHB-G 11/2 |
315 |
40 |
38 |
／ |
G 11/2 |
24 |
130 |
91 |
85 |
112 |
42.5 |
95 |
12 |
14 |
70 |
|
KHB-G2 |
315 |
50 |
48 |
／ |
G2 |
26 |
140 |
100 |
105 |
131 |
52.5 |
112 |
12 |
14 |
80 |
NPT連接口略圖
NPT連接口外形尺寸表
|
簡略型號 |
PN(bar) |
DN |
LW |
RA |
d1 |
i |
L |
L1 |
B |
H |
h1 |
h2 |
h3 |
SW1 |
SW2 |
|
KHB-NPT1/8 |
500 |
04 |
06 |
／ |
NPT1/8 |
10 |
69 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-NPT1/4 |
500 |
06 |
06 |
／ |
NPT1/4 |
14 |
69 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-NPT3/8 |
500 |
10 |
10 |
／ |
NPT3/8 |
14 |
72 |
42 |
32 |
49 |
16 |
36 |
10 |
09 |
27 |
|
KHB-NPT1/2 |
500 |
13 |
12 |
／ |
NPT1/2 |
16 |
83 |
48 |
35 |
49 |
17 |
40 |
10 |
09 |
30 |
|
KHB-NPT1/2 |
400 |
16 |
15 |
／ |
NPT1/2 |
16 |
83 |
48 |
38 |
61 |
19 |
45 |
11 |
09 |
32 |
|
KHB-NPT3/4 |
315 |
20 |
20 |
／ |
NPT3/4 |
18 |
95 |
60 |
48 |
70 |
25 |
55 |
11 |
12 |
41 |
|
KHB-NPT1 |
315 |
25 |
25 |
／ |
NPT1 |
21 |
113 |
65 |
57 |
79 |
28.5 |
64 |
11 |
12 |
50 |
|
KHB-NPT 11/4 |
315 |
32 |
32 |
／ |
NPT 11/4 |
22 |
110 |
84 |
75 |
101 |
37.5 |
84 |
12 |
14 |
60 |
|
KHB-NPT 11/2 |
315 |
40 |
38 |
／ |
NPT 11/2 |
24 |
130 |
91 |
85 |
112 |
42.5 |
95 |
12 |
14 |
70 |
|
KHB-NPT2 |
315 |
50 |
48 |
／ |
NPT2 |
26 |
140 |
100 |
105 |
131 |
52.5 |
112 |
12 |
14 |
80 |
LR連接口略圖
LR連接口外形尺寸表
|
簡略型號 |
PN(bar) |
DN |
LW |
RA |
d1 |
i |
L |
L1 |
B |
H |
h1 |
h2 |
h3 |
SW1 |
SW2 |
|
KHB-06LR |
500 |
04 |
04 |
06 |
M12×1.5 |
10 |
67 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-08LR |
500 |
06 |
06 |
08 |
M14×1.5 |
10 |
67 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-10LR |
500 |
08 |
08 |
10 |
M16×1.5 |
11 |
74 |
42 |
32 |
49 |
16 |
36 |
10 |
09 |
27 |
|
KHB-12LR |
500 |
10 |
10 |
12 |
M18×1.5 |
11 |
74 |
42 |
32 |
49 |
16 |
36 |
10 |
09 |
27 |
|
KHB-15LR |
500 |
13 |
12 |
15 |
M22×1.5 |
12 |
82 |
48 |
35 |
53 |
17 |
40 |
10 |
09 |
30 |
|
KHB-15LR |
500 |
12 |
12 |
15 |
M22×1.5 |
12 |
82 |
48 |
38 |
61 |
19 |
45 |
11 |
09 |
32 |
|
KHB-18LR |
500 |
13 |
12 |
18 |
M26×1.5 |
12 |
82 |
48 |
35 |
53 |
17 |
40 |
10 |
09 |
30 |
|
KHB-18LR |
400 |
16 |
15 |
18 |
M26×1.5 |
12 |
82 |
48 |
38 |
61 |
19 |
45 |
11 |
09 |
32 |
|
KHB-22LR |
315 |
20 |
19 |
22 |
M30×2 |
14 |
101 |
60 |
48 |
70 |
25 |
55 |
11 |
12 |
41 |
|
KHB-28LR |
315 |
25 |
24 |
28 |
M36×2 |
14 |
108 |
65 |
57 |
79 |
28.5 |
64 |
11 |
12 |
50 |
|
KHB-35LR |
315 |
32 |
30 |
35 |
M45×2 |
16 |
141 |
84 |
75 |
101 |
37.5 |
84 |
12 |
14 |
60 |
|
KHB-42LR |
315 |
40 |
36 |
42 |
M52×2 |
16 |
162 |
91 |
85 |
112 |
42.5 |
95 |
12 |
14 |
70 |
SR連接口略圖
SR連接口外形尺寸表
|
簡略型號 |
PN(bar) |
DN |
LW |
RA |
d1 |
i |
L |
L1 |
B |
H |
h1 |
h2 |
h3 |
SW1 |
SW2 |
|
KHB-08SR |
500 |
04 |
05 |
08 |
M16×1.5 |
12 |
73 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-10SR |
500 |
06 |
06 |
10 |
M18×1.5 |
12 |
73 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-12SR |
500 |
08 |
08 |
12 |
M20×1.5 |
12 |
76 |
42 |
32 |
49 |
16 |
36 |
10 |
09 |
27 |
|
KHB-14SR |
500 |
10 |
10 |
14 |
M22×1.5 |
14 |
80 |
42 |
32 |
49 |
16 |
36 |
10 |
09 |
27 |
|
KHB-16SR |
500 |
13 |
12 |
16 |
M24×1.5 |
14 |
86 |
48 |
35 |
53 |
17 |
40 |
10 |
09 |
30 |
|
KHB-16SR |
500 |
12 |
12 |
16 |
M24×1.5 |
14 |
86 |
48 |
38 |
61 |
19 |
45 |
11 |
09 |
32 |
|
KHB-20SR |
500 |
13 |
12 |
20 |
M30×2 |
16 |
90 |
48 |
35 |
53 |
17 |
40 |
10 |
09 |
30 |
|
KHB-20SR |
400 |
16 |
15 |
20 |
M30×2 |
16 |
90 |
48 |
38 |
61 |
19 |
45 |
11 |
09 |
32 |
|
KHB-25SR |
315 |
20 |
20 |
25 |
M36×2 |
18 |
109 |
60 |
48 |
70 |
25 |
55 |
11 |
12 |
41 |
|
KHB-30SR |
315 |
25 |
25 |
30 |
M42×2 |
20 |
120 |
65 |
57 |
79 |
28.5 |
64 |
11 |
12 |
50 |
|
KHB-38SR |
315 |
32 |
30 |
38 |
M52×2 |
22 |
153 |
84 |
75 |
101 |
37.5 |
84 |
12 |
14 |
60 |
