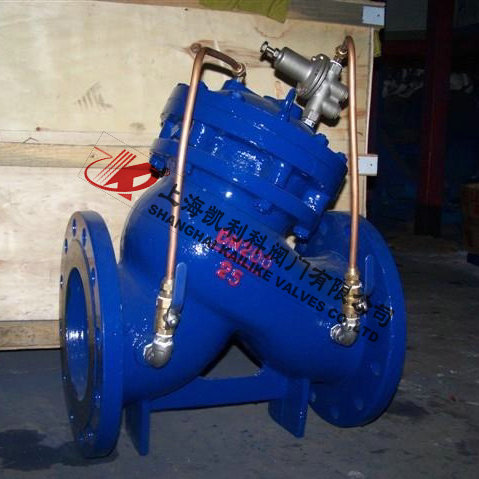

AX742X安全泄壓持壓閥
AX742X安全泄壓持壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。
|
產品名稱： |
安全泄壓持壓閥 |
產品型號： |
AX742X |
|
公稱通徑： |
DN40～DN1600 |
結構形式： |
彈簧式 |
|
工作壓力： |
1.0MPa～1.6MPa～2.5MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-0ºC～+80ºC |
功能作用： |
安全泄壓持壓 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼、黃銅 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、污水 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
AX742X安全泄壓持壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。AX742X安全泄壓/持壓閥利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。
結構特點
1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。
2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
工作原理
AX742X安全泄壓持壓閥當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
AX742X安全泄壓持壓閥當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。
技術參數
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
調壓范圍(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
0-1.0 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0-1.6 |
|
2.5 |
3.75 |
2.75 |
0-2.5 |
主要零件
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座閥盤 |
銅合金/2Cr13 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
缸套活塞(活塞型) |
2Cr13 |
|
膜片(膜片型) |
夾織物丁腈橡膠 |
|
調節閥球閥 |
銅合金 |
|
過濾器 |
不銹鋼 |

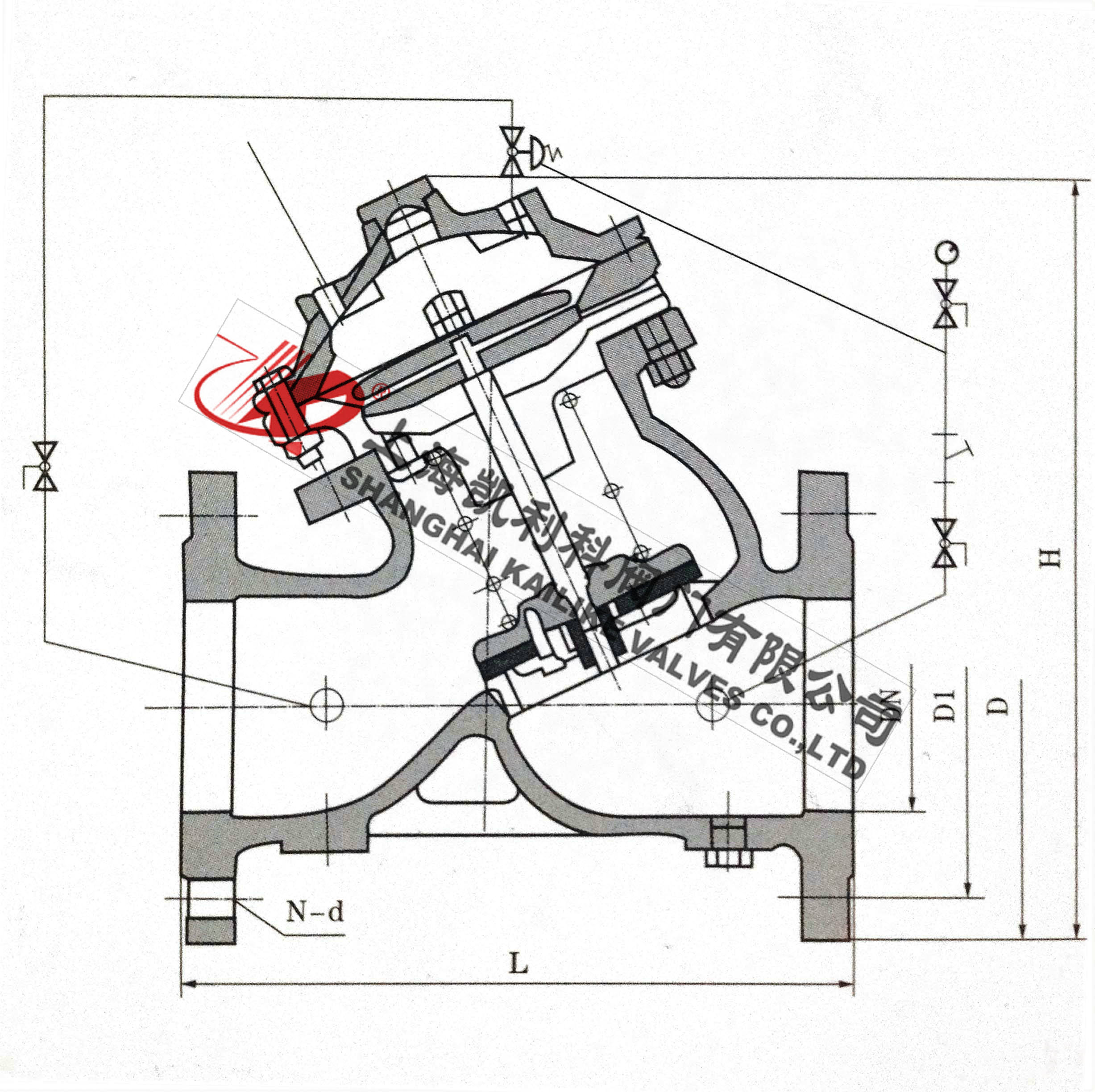

外形結構圖
主要外形尺寸
|
DN |
L |
H |
n-Φd |
|
mm |
mm |
PN1.0 |
PN1.6 |
PN2.5 |
|
40 |
240 |
270 |
4-17.5 |
4-17.5 |
4-18 |
|
50 |
240 |
270 |
4-17.5 |
4-17.5 |
4-18 |
|
65 |
270 |
340 |
4-17.5 |
4-17.5 |
8-18 |
|
80 |
300 |
400 |
8-17.5 |
8-17.5 |
8-18 |
|
100 |
350 |
440 |
8-17.5 |
8-17.5 |
8-22 |
|
125 |
400 |
460 |
8-17.5 |
8-17.5 |
8-26 |
|
150 |
480 |
500 |
8-22 |
8-22 |
8-26 |
|
200 |
500 |
640 |
8-22 |
12-22 |
12-26 |
|
250 |
605 |
690 |
12-22 |
12-26 |
12-30 |
|
300 |
700 |
820 |
12-22 |
12-26 |
16-30 |
|
350 |
800 |
950 |
16-22 |
16-26 |
16-33 |
|
400 |
900 |
1400 |
16-26 |
16-30 |
16-36 |
|
450 |
1000 |
1580 |
20-26 |
20-30 |
20-36 |
|
500 |
1100 |
1600 |
20-26 |
20-33 |
20-36 |
|
600 |
1300 |
1815 |
20-30 |
20-36 |
20-39 |
|
700 |
1400 |
2040 |
24-30 |
24-36 |
24-42 |
|
800 |
1500 |
2350 |
24-33 |
24-39 |
24-48 |
|
900 |
1700 |
2606 |
28-33 |
28-39 |
28-48 |
|
1000 |
1900 |
2765 |
28-36 |
28-42 |
28-56 |
|
1200 |
2050 |
2950 |
32-39 |
32-48 |
32-55 |
|
1400 |
2200 |
3180 |
36-42 |
36-48 |
36-60 |
|
1600 |
2400 |
3400 |
40-48 |
40-55 |
40-60 |
安裝示意圖

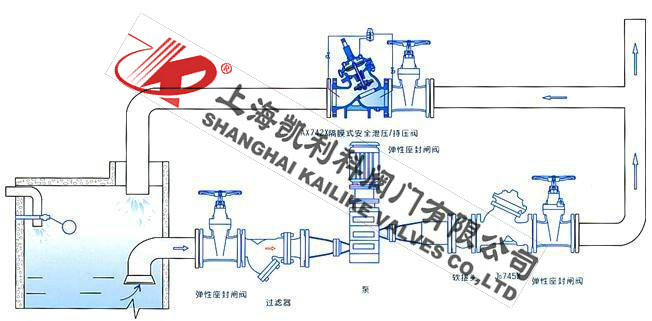

AX742X安全泄壓/持壓閥一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。AX742X安全泄壓/持壓閥廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。
