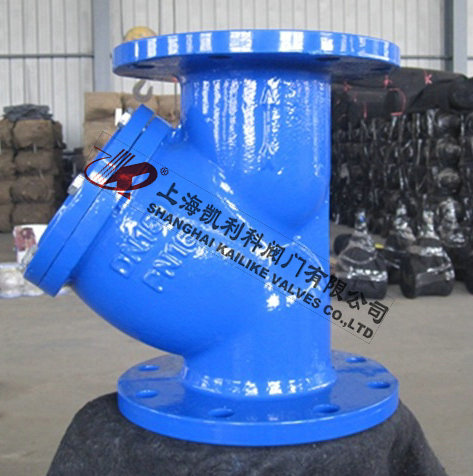

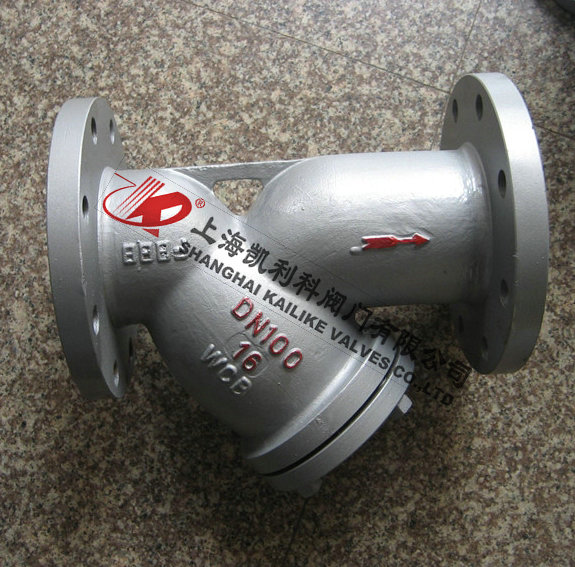

GL41H-Y型蒸汽過濾器
GL41H-Y型蒸汽過濾器主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。主要用于水、蒸氣等介質。
|
產品名稱： |
Y型蒸汽過濾器 |
產品型號： |
GL41H |
|
公稱通徑： |
DN15～DN500 |
結構形式： |
Y型 |
|
工作壓力： |
1.6MPa～16.0MPa |
連接方式： |
法蘭、內螺紋 |
|
適用溫度： |
-20ºC～+450ºC |
功能作用： |
過濾管道中的雜質 |
|
閥體材質： |

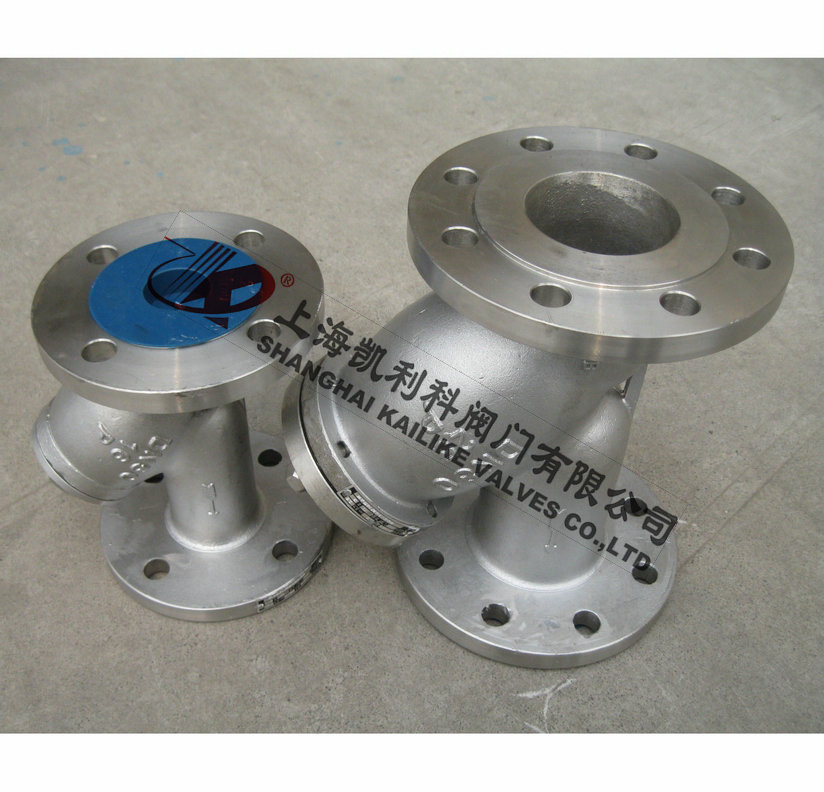

鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、蒸汽、液體、氣體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
GL41H-Y型蒸汽過濾器主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。主要用于水、蒸氣等介質。
結構特點
1、采用不銹鋼雙層網結構，堅固耐用，
2、具有結構先進、流阻小、排污方便、納污量大等等特點，
3、使用維護極為方便?？筛鶕脩粜枰O置過濾網的目數。
濾網目數
|
目數 |
孔徑mm |
粒度μm |
目數 |
孔徑mm |
粒度μm |
目數 |
孔徑mm |
粒度μm |
|
4 |
4.75 |
4750 |
50 |
0.3 |
297 |
650 |
0.021 |
21 |
|
5 |
4 |
3900 |
60 |
0.25 |
250 |
800 |
0.019 |
19 |
|
6 |
3.35 |
3350 |
70 |
0.212 |
|
1000 |
0.015 |
15 |
|
7 |
2.8 |
2800 |
80 |
0.18 |
178 |
1100 |
0.013 |
13 |
|
8 |
2.36 |
2360 |
100 |
0.15 |
150 |
1300 |
0.011 |
11 |
|
10 |
2 |
2000 |
120 |
0.125 |
124 |
1600 |
0.01 |
10 |
|
12 |
1.7 |
1700 |
140 |
0.106 |
104 |
1800 |
0.008 |
8 |
|
14 |
1.4 |
1400 |
170 |
0.09 |
89 |
2000 |
0.0065 |
6.5 |
|
16 |
1.18 |
1180 |
200 |
0.074 |
74 |
2500 |
|
5.5 |
|
18 |
1 |
880 |
230 |
0.063 |
61 |
3000 |
|
5 |
|
20 |
0.85 |
840 |
270 |
0.053 |
53 |
3500 |
|
4.5 |
|
25 |
0.71 |
710 |
300 |
0.04 |
48 |
4000 |
|
3.4 |
|
30 |
0.6 |
590 |
325 |
0.045 |
44 |
5000 |
|
2.7 |
|
35 |
0.5 |
500 |
400 |
0.038 |
38 |
6000 |
|
2.5 |
|
40 |
0.425 |
420 |
460 |
0.03 |
30 |
7000 |
|
1.25 |
|
45 |
0.355 |
350 |
540 |
0.026 |
26 |
|
|
|
技術參數
|
殼體材質 |
黃銅 |
碳鋼 |
不銹鋼 |
|
公稱通徑 |
15～500mm |
|
濾框濾網材質 |
不銹鋼 |
|
密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 |
|
工作溫度（℃） |
-30℃~180℃ |
-80℃~425℃ |
-80℃~450℃ |
|
公稱壓力（MPa） |
1.6~10（150Lb~600Lb） |
|
過濾精度（目/in） |
10~300 |
1.閥體 2.濾芯網 3.密封件 4.濾網蓋
外形結構圖
主要外形尺寸
|
DN |
"英寸 |
L |
H |
H1 |

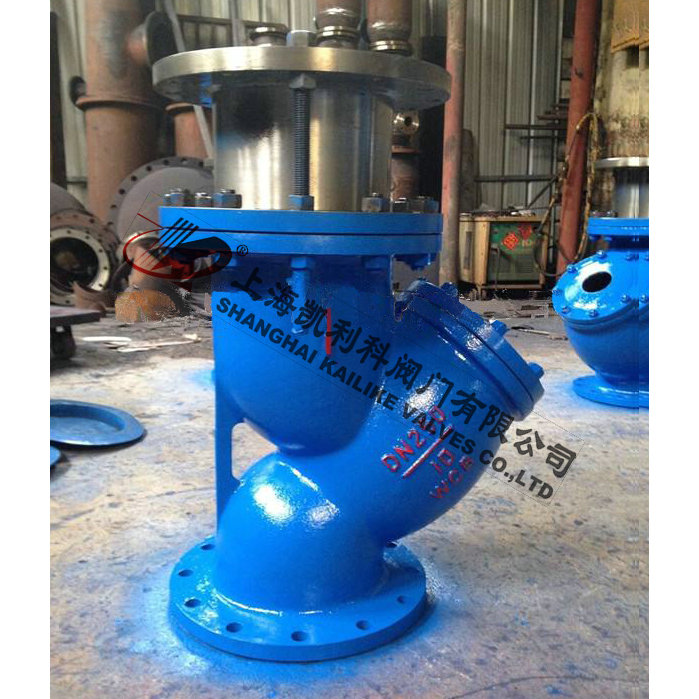

拉桿伸縮過濾器 |
參考重量kg |
|
15 |
1/2 |
125 |
70 |
150 |
L |
H |
2 |
|
20 |
3/4 |
145 |
70 |
150 |
|
|
3 |
|
25 |
1 |
160 |
80 |
160 |
|
|
3.8 |
|
32 |
1 1/4 |
180 |
90 |
180 |
|
|
6 |
|
40 |
1 1/2 |
200 |
100 |
240 |
|
|
7.2 |
|
50 |
2 |
220 |
130 |
250 |
300 |
130 |
10 |
|
65 |
2 1/2 |
260 |
165 |
350 |
350 |
165 |
17 |
|
80 |
3 |
280 |
195 |
390 |
400 |
195 |
20 |
|
100 |
4 |
320 |
230 |
450 |
450 |
230 |
32 |
|
125 |
5 |
350 |
300 |
520 |
500 |
300 |
53 |
|
150 |
6 |
380 |
335 |
580 |
550 |
335 |
66 |
|
200 |
8 |
495 |
420 |
690 |
650 |
420 |
110 |
|
250 |
10 |
595 |
500 |
800 |
775 |
500 |
165 |
|
300 |
12 |
640 |
580 |
950 |
900 |
580 |
225 |
|
350 |
14 |
700 |
640 |
1150 |
|
|
312 |
|
400 |
16 |
800 |
700 |
1360 |
|
|
500 |
|
450 |
18 |
850 |
790 |
1480 |
|
|
700 |
|
500 |
20 |
900 |
875 |
1650 |
|
|
900 |
外形結構圖
使用說明
本過濾器由殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。
用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備，如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如：64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱。
聲明：【GL41H-Y型蒸汽過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GL41H-Y型蒸汽過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
