        Q44H,Q44Y,Q45H,Q45Y硬密封三通球閥

        您的位置:閥門 - 球閥 - Q44H,Q44Y,Q45H,Q45Y硬密封三通球閥 更新時間:2025-06-04 10:06:41

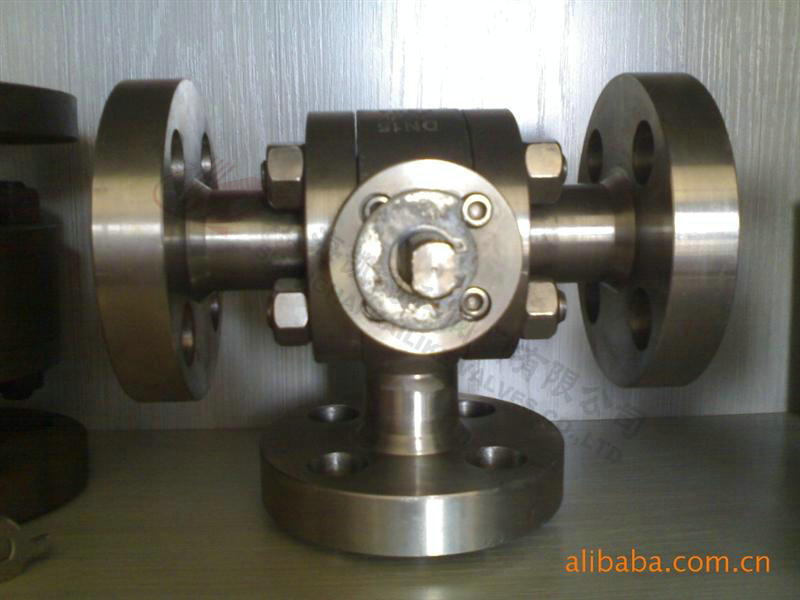

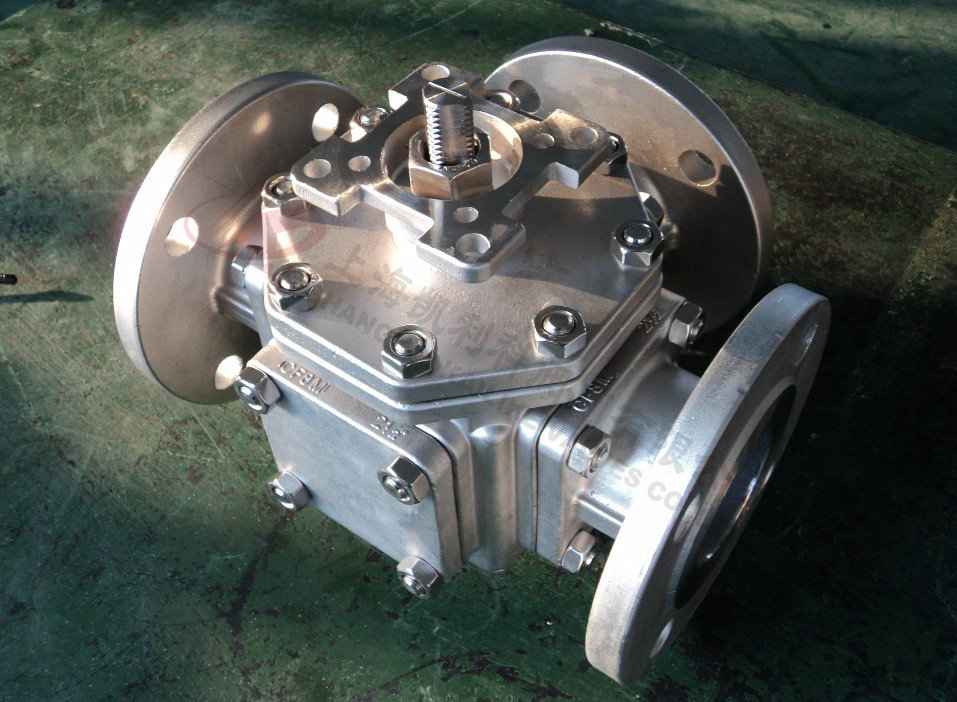

        Q44H,Q44Y,Q45H,Q45Y硬密封三通球閥
        • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
        • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
        • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
          上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業,科技創新,永不止步,與您攜手共創輝煌...

        • 產品描述
        • 在線詢價
        • 技術咨詢
        Q44H,Q44Y,Q45H,Q45Y硬密封三通球閥Q44H,Q44Y,Q45H,Q45Y硬密封三通球閥

        Q44H/Y,Q45H/Y硬密封三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。

        產品名稱: 硬密封三通球閥 產品型號: Q44H/Q45H
        公稱通徑: DN15~DN300 結構形式: 球形
        公稱壓力: 1.6Mpa~6.4Mpa 連接方式: 法蘭、內螺紋

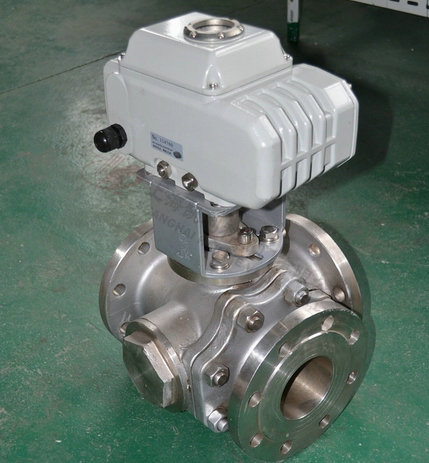

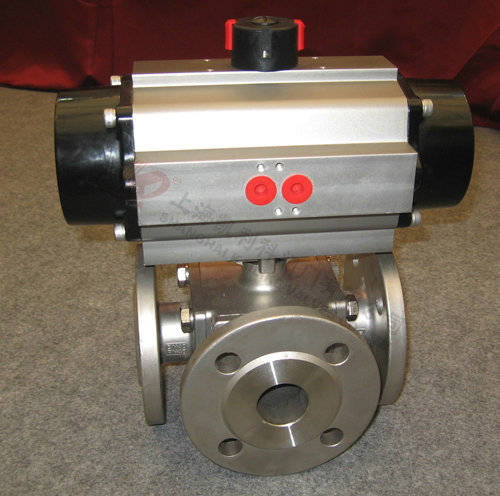

        適用溫度: ≤350ºC 驅動方式: 手動、電動、氣動
        閥體材質: 鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
        適用介質: 水、油、氣體、液體 生產廠家: 上海凱利科閥門有限公司

        產品說明

        Q44H/Y,Q45H/Y硬密封三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。

        產品特點

        1、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化
        2、三通球芯分T型和L型,使用壽命長,流通能力大,阻力小。

        主要性能范圍

        公稱壓力
        PN(MPa)
        試驗壓力
        殼體 高壓液密封 低壓液密封
        1.6 2.4 1.76 0.6
        2.5 3.75 2.75
        4.0 6.0 4.4
        CLASS150 3.0 2.2
        適用工況 適用介質 水、油品、氣等非腐蝕介質和酸堿腐蝕介質
        適用溫度 -28~350℃
        應用規范 連接法蘭 JB79-59 GB9113、
        HG20592-97、 ANSI B16.5
        檢驗試驗 JB/T 9092-99 、API598

        主要零件材料

        零件名稱 材質
        GB ASTM
        閥體、閥蓋 WCB A216-WCB
        密封圈 PTFE、對位聚苯 PTFE、對位聚苯
        球體 1Cr18Ni9Ti SS 304
        閥座、閥桿 2Cr13 A246-416
        雙頭螺栓 35CrMoA A193-B7

        外形結構圖

        選型示意圖


        (Q44F三通球閥)L型國標連接尺寸和外形 PN1.6MPa

        型號 公稱通徑
        DN(mm)
        尺寸(mm)
        L L2 D D1 D2 b f Z-d H W
        Q44F-16C
        (P)
        (R)
        15 150 72 95 65 45 14 2 4-14 95 130
        20 160 80 105 75 55 14 2 4-14 110 130
        25 180 90 115 85 65 14 2 4-18 120 140
        32 200 100 135 100 78 16 2 4-18 144 180
        40 220 110 145 110 85 16 3 4-18 152 220
        50 240 120 160 125 100 16 3 4-23 182 220
        65 260 130 180 145 120 16 3 4-18 193 240
        80 280 140 195 160 135 20 3 8-18 217 270
        100 320 160 215 180 155 20 3 8-18 245 350
        125 380 190 245 210 185 22 3 8-18 282 500
        150 440 220 280 240 210 24 3 8-23 319 600
        200 550 260 335 295 265 26 3 12-23 380 1000
        250 670 310 405 355 320 30 3 12-25 460 1400
        300 720 370 460 410 375 30 3 12-25 520 1800

        (Q45F三通球閥)T型國標連接尺寸和外形 PN1.6MPa

        型號 公稱通徑
        DN(mm)
        尺寸(mm)
        L L2 D D1 D2 b f Z-d H W
        Q45F-16C
        (P)
        (R)
        15 150 72 95 65 45 14 2 4-14 95 130
        20 160 80 105 75 55 14 2 4-14 110 130
        25 180 90 115 85 65 14 2 4-18 120 140
        32 200 100 135 100 78 16 2 4-18 144 180
        40 220 110 145 110 85 16 3 4-18 152 220
        50 240 120 160 125 100 16 3 4-23 182 240
        65 260 130 180 145 120 16 3 4-18 193 270
        80 280 140 195 160 135 20 3 8-18 217 350
        100 320 160 215 180 155 20 3 8-18 245 500
        125 380 190 245 210 185 22 3 8-18 282 600
        150 440 220 280 240 210 24 3 8-23 319 1000
        200 550 260 335 295 265 26 3 12-23 380 1300
        250 670 310 405 355 320 30 3 12-25 460 1700
        300 720 370 460 410 375 30 3 12-25 520 2100


        聲明:【Q44H,Q44Y,Q45H,Q45Y硬密封三通球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的Q44H,Q44Y,Q45H,Q45Y硬密封三通球閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

        ?
