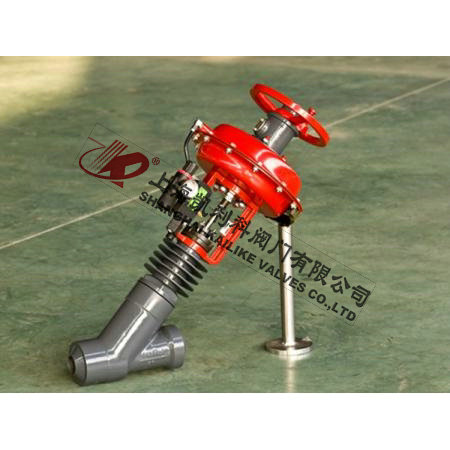

ZMQSY氣動Y型疏水閥

產品名稱：	氣動Y型疏水閥	產品型號：	ZMQSY
公稱通徑：	DN15～DN100	結構形式：	活塞式
公稱壓力：	300LB～2500LB	連接方式：	焊接式
適用溫度：	-29ºC～+550ºC	驅動方式：	氣動
閥體材質：	鑄鋼、鉻鉬鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

ZMQSY氣動Y型疏水閥是根據熱電廠設備疏水而專業開發設計經營的新一代蒸汽疏水閥，氣動疏水調節閥接近直線的流通設計，減小流阻，二次節流原理，減少沖蝕，提高壽命。氣動Y型疏水閥閥芯、閥座采用整體硬質合金，關閉內漏≤VI級，可拆卸中腔密封設計，杜絕外漏，檢修方便等特點，還可在易燃，易爆場合使用， 根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此氣動Y型疏水閥廣泛應用于火電廠等行業的遠程控制。

主要特點

1、閥門上部由閥蓋和填料箱組成，利于快速拆裝以及在原地維修。傾斜閥桿的構造和最佳的流道形狀設計使介質近于直線的方式，閥門具有最佳的Cv值，產生比其它形式閥門更低的壓降。
2、閥門本體上以特殊工藝堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構更緊湊。錐形密封面設計使較小的軸向力就可密封，能提供可靠的密封和長久的使用壽命。
3、采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過，有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快速“排放”和“疏水”系統。
4、閥瓣密封面堆焊硬質合金，該合金具有極佳的機械特性，耐磨損，耐沖蝕，可保持閥門長久的使用壽命。
5、閥桿填料采用進口的特種填料，能起到最佳的防漏效果，并且經久耐用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配,安全可靠，杜絕外漏。
6、采用氣動裝置作為執行機構,對閥門的控制精確,安全,有效.
7、填料箱采用特殊結構設計，保證足夠的強度和良好的熱學特性。

設計標準

設計制造標準	JB/T3595、E101、ANSIB16.34
結構長度標準	GB/T12221-2005
對接焊坡口尺寸	按ANSIB16.25
承接焊尺寸	按ANSIB16.34
承插焊口徑范圍	1/2″～2-1/2″
對接焊口徑范圍	1/2″～4″
壓力溫度等級	GB/T12224-2005
試驗檢驗標準	JB/T3595

技術規范

公稱通徑DN（mm）	20	25	32	40	50	65	80	100
流量系數	5	8	12	17	29	43	70	110
額定行程（mm）	16			25		40
膜片有效面積 Ae（cm2）	280			400		600
公稱壓力PN	150Lb（2.0MPa）300Lb（5.0MPa）600Lb（10MPa）900Lb（15MPa）1500Lb（25.0MPa）2500Lb（42.0MPa）
工作溫度t（℃）	-20～ 550℃
信號范圍（KPa）	20～100  40～200
氣源壓力（MPa）	0.14～0.04
允許泄漏量（1/R）	≤VI級
接管螺紋	M10×1					M16×1.5

主要零件材料

零件名稱	材料
閥體	25+Stellite21	12Cr1MoV+Stellite21	0Cr17Ni12Mo2+Stellite21
閥瓣	25+Stellite21	12Cr1MoV+Stellite21	Stellite21
閥桿	1Cr13	25Cr2Mo1V	0Cr17Ni4Cu4Nb
填料箱	25	12Cr1MoV	0Cr17Ni12Mo2
壓板	1Cr13	1Cr13	0Cr17Ni12Mo2
填料	夾不銹鋼絲編織柔性石墨	夾不銹鋼絲編織柔性石墨	夾不銹鋼絲編織柔性石墨
填料墊	1Cr13	1Cr13	0Cr17Ni12Mo2
密封墊	夾316絲高目柔性石墨	夾316絲高目柔性石墨	夾316絲高目柔性石墨

外形結構圖



主要外形尺寸

公稱通徑	300、600、900、1500LB（相當于P55 100）						2000LB（相當于P55 170）
	L	L1	D	W	H	G(kg)	L	L1	D	W	H	G(kg)
1/2〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
3/4〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1-1/4〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
1-1/2〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
2〃	208	155	92	363	600	85	272	180	102	363	622	85
2-1/2〃	272	180	102	406	648	85	325	224	122	406	658	85
3〃	272	180	102	406	648	85	325	224	122	406	658	85
4〃	325	224	122	406	658	102	325	224	122	406	658	112



聲明：【ZMQSY氣動Y型疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZMQSY氣動Y型疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
