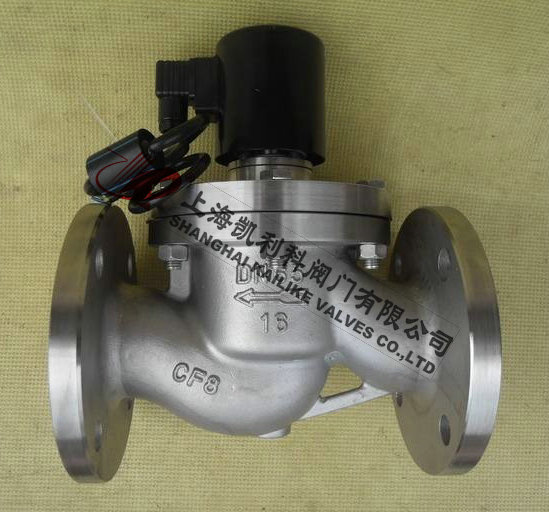

ZBSF全不銹鋼電磁閥
ZBSF全不銹鋼電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、機械,電器、表面處理等生產和拉研部門以及浴室、食堂、空調等
|
產品名稱： |
全不銹鋼電磁閥 |
產品型號： |
ZBSF |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
先導活塞式 |
|
公稱壓力： |
1.0MPa～1.6MPa |
連接方式： |
法蘭、螺紋 |
|
適用溫度： |
-29ºC～+200ºC |
驅動方式： |
電磁動 |
|
閥體材質： |
不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
ZBSF全不銹鋼電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、機械,電器、表面處理等生產和拉研部門以及浴室、食堂、空調等人們日常生活設施中，ZBSF-Y系列電磁閥主要用于腐蝕性液體,超凈液體和食用液體介質的控制，ZBSF系列電磁閥主要用于腐蝕氣體，超凈氣等氣體介質控制。
工作原理
常閉：當線圈通電時，電磁鐵芯吸合，卸壓孔打開，主活塞由介質壓力推動，打開主閥口，介質流通。
當線圈斷電時，主閥口關閉，介質截止。
常開：當線圈通電時，電磁鐵芯吸合，卸壓孔關閉，主活塞由介質壓力推動，關閉主閥口，介質截止。當線圈斷電時，主閥口打開，介質流通。
主要特點
耐蝕：絕大部分零件用不銹鋼或鑄造不銹鋼制成，防腐蝕性能良好。
耐熱：電磁部分、密封件全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
可靠：結構簡單、緊湊、融合了直動式和先導間接式電磁閥的優點，在低壓差或壓差為零情況下也能可靠工作。
性能參數
|
工作介質 |
腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y：液體用ZBSF-2：氣體用ZBSF-2Y |
|
介質溫度(℃) |
ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃ |
|
公稱壓力(Mpa) |
1.6 |
|
工作壓力(Mpa) |
0 - 1.6 |
|
電源電壓 |
AC220V,其余規格可作特殊訂貨 |
|
額定流量系數(KV) |
按JB/T352-94規定 |
|
泄漏量(m1/min) |
按JB/T352-94.F規定 |
|
公稱通徑(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
功耗(AV) |
40 |
50 |
外形結構圖
主要外形尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n_d |
|
10 |
130 |
153 |
90 |
60 |
41 |
14 |
3 |
4-￠14 |
|
15 |
130 |
153 |
95 |
65 |
46 |
14 |
3 |
4-￠14 |
|
20 |
150 |
153 |
105 |
75 |
56 |
16 |
3 |
4-￠14 |
|
25 |
160 |
150 |
115 |
85 |
65 |
16 |
3 |
4-￠14 |
|
32 |
180 |
176 |
140 |
100 |
76 |
18 |
3 |
4-￠18 |
|
40 |
200 |
176 |
150 |
110 |
84 |
18 |
3 |
4-￠18 |
|
50 |
230 |
192 |
165 |
125 |
99 |
20 |
3 |
4-￠18 |
聲明：【ZBSF全不銹鋼電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZBSF全不銹鋼電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
