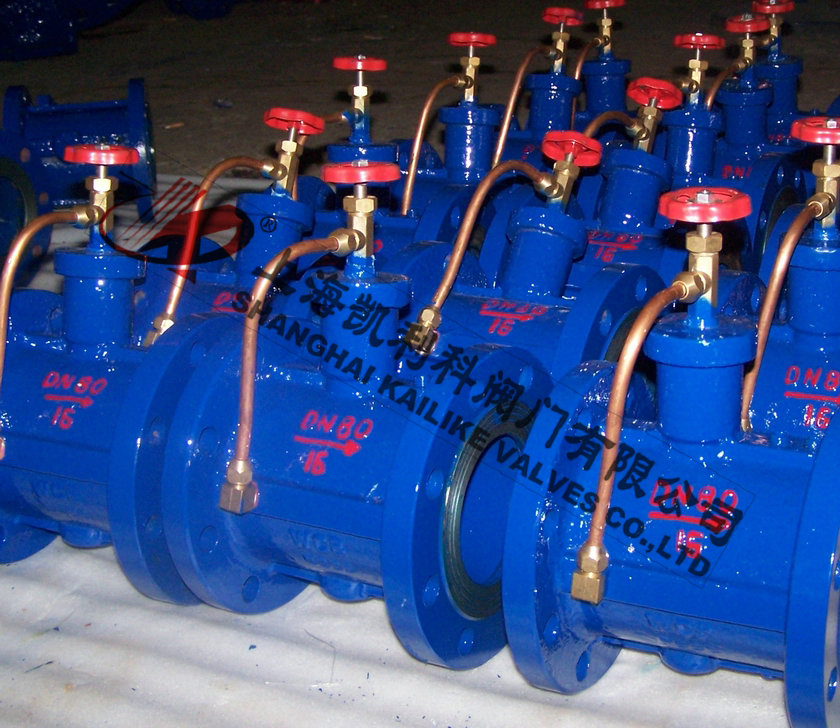

HH46X、HH48X、HH49X微阻緩閉蝶形止回閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流叉能有效地限制破壞性水錘保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長油壓、緩閉不受介質影響，有較好節能效果等特點。采用雙瓣蝶式結構設計，獨有的雙液壓緩閉機構保證緩閉的可靠性，橡膠軟密封閥座保證優良的密封性能，可防止介質逆流和消除破壞性水錘，并能有效地減
| 產品名稱： | 微阻緩閉蝶形止回閥 | 產品型號： | HH46X、HH48X、HH49X |
| 公稱通徑： | DN40～DN1200 | 結構形式： | 緩閉式 |
| 公稱壓力： | 1.6MPa～2.5MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+80ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 鑄鐵、鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 清水、污水、海水 | 生產廠家： | 上海凱利科閥門有限公司 |
| 零件名稱 | 閥體 | 閥瓣 |
閥桿、油 缸、活塞 |
彈簧 | 閥座 |
| 材 料 | 鑄鐵、鑄鋼 | 碳鋼 鋁青銅 | 不銹鋼 | 不銹鋼 | 丁腈橡膠 |
| 型號 |
公稱壓力 PN(MPa) |
強度試驗壓力 |
密封壓力 (MPa) |
適用溫度 (℃) |
適用介質 | 緩閉時間 |
|
HH46X HH48X HH49X |
1.0 | 1.5 | 1.1 | ≤80 |
清水 污水 海水 |
≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺 寸 | ||
| L | H | H1 | ||
|
1.0 1.6 2.5 |
40 | 140 | 200 | 88 |
| 50 | 150 | 215 | 98 | |
| 65 | 170 | 225 | 108 | |
| 80 | 180 | 235 | 118 | |
| 100 | 190 | 280 | 130 | |
| 125 | 200 | 290 | 148 | |
| 150 | 210 | 310 | 172 | |
| 200 | 230 | 350 | 210 | |
| 250 | 250 | 415 | 240 | |
| 300 | 270 | 450 | 264 | |
| 350 | 290 | 480 | 297 | |
| 400 | 310 | 550 | 324 | |
| 450 | 330 | 585 | 351 | |
| 500 | 350 | 640 | 379 | |
| 600 | 390 | 720 | 434 | |
| 700 | 430 | 780 | 491 | |
| 800 | 470 | 840 | 549 | |
| 900 | 510 | 990 | 600 | |
| 1000 | 550 | 1050 | 655 | |
| 1200 | 630 | 1210 | 770 | |
聲明：【HH46X,HH48X,HH49X微阻緩閉蝶形止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HH46X,HH48X,HH49X微阻緩閉蝶形止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
