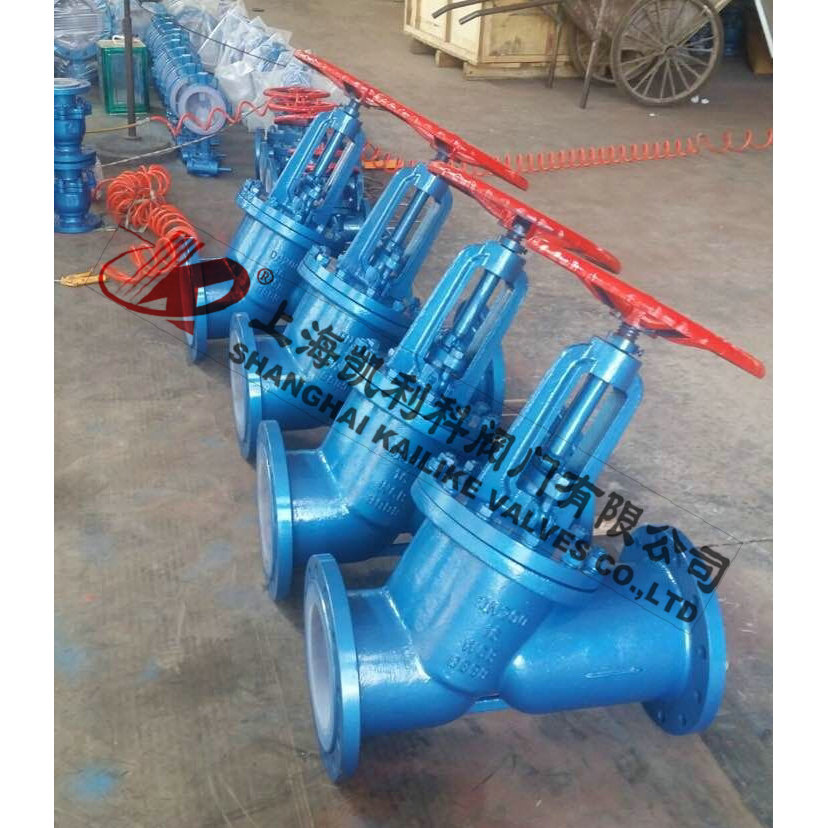

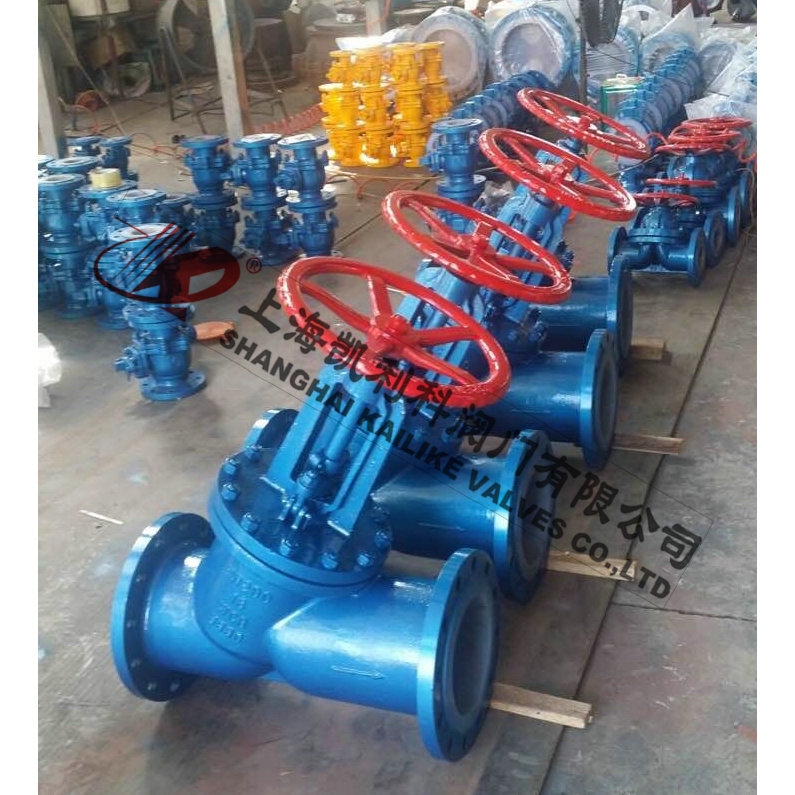

J45F46直流式襯氟截止閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用在-50~150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
| 產品名稱： | 直流式襯氟截止閥 | 產品型號： | J45F46 |
| 公稱通徑： | DN15～DN600 | 結構形式： | 直流式 |
| 公稱壓力： | 1.6MPa～2.5MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+180ºC | 驅動方式： | 手動 |
| 閥體材質： | 鑄鐵、鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 腐蝕性液體或氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 襯里、閥座 | 適用溫度（℃） | 適用介質 |
| PTFE（F4） | ≤180 | 除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質 |
| PCTFE（F3） | ≤120 | |
| FEP（F46） | ≤150 | |
| PFA（可熔性F4） | ≤180 | |
| PVDF（F2） | ≤100 | |
| RPTFE（RF4） | ≤180 |
| 手動 | J41F4 J41F46 | 齒輪傳動 | J441F4 J441F46 |
| J45F4 J45F46 | J541F4 J541F46 | ||
| 氣動 | J641F4 J641F46 | 氣動 | J941F4 J941F46 |
|
公稱通徑 DN |
PN1.0(MPa) |
重量 Weight (kg) |
|||||||||
| L | D | D1 | D2 | f | b | Z-￠d | D0 | H1 | H2 | ||
| 15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-￠14 | 100 | 180 | 195 | 7 |
| 20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-￠14 | 100 | 215 | 235 | 8 |
| 25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-￠14 | 120 | 220 | 245 | 9 |
| 32 | 180 | 135 | 100 | 68 | 2 | 18 | 4-￠18 | 140 | 250 | 275 | 11 |
| 40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-￠18 | 160 | 283 | 315 | 15 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-￠18 | 180 | 316 | 360 | 18 |
| 65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-￠18 | 200 | 353 | 408 | 26 |
| 80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-￠18 | 240 | 437 | 505 | 35 |
| 100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-￠18 | 280 | 480 | 566 | 48 |
| 125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-￠18 | 320 | 540 | 650 | 65 |
| 150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-￠23 | 360 | 605 | 740 | 95 |
| 200 | 600 | 335 | 295 | 260 | 5 | 32 | 8-￠23 | 400 | 650 | 800 | 150 |
| 250 | 730 | 405 | 355 | 319 | 5 | 35 | 12-￠26 | 450 | 680 | 870 | 235 |
| 300 | 850 | 460 | 410 | 370 | 6 | 40 | 12-￠26 | 500 | 770 | 1050 | 350 |
聲明：【J45F46直流式襯氟截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J45F46直流式襯氟截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
