J14B內螺紋角式氨用截止閥

產品名稱：	內螺紋角式氨用截止閥	產品型號：	J14B
公稱通徑：	DN10～DN32	結構形式：	截止式
公稱壓力：	2.5MPa～16.0MPa	連接方式：	內螺紋
適用溫度：	-40ºC～+200ºC	驅動方式：	手輪
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	氨氣、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

J14B內螺紋角式氨用截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題，特別適用于化工行業氨氣，燃?xì)夤艿赖膫魉?，并滿足長期可靠使用的要求，其密封性、可維修性、安全性等。

產品特點

1、針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，氨氣專用閥在閥體材料上選用耐腐蝕鋼(低溫碳素鋼添加耐蝕合金元素),可耐氨氣、液氨腐蝕,低溫可至－40℃，最大限度保證工況條件使用要求。
2、氨用截止閥密封副配對結構型式采用球、平面型,密封自動補償，達到雙重保險的效果，密封性能穩定，無粘著磨損，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
3、產品中法蘭采用凹凸密封結構,即使在管道壓力波動的情況下，保證中法蘭密封絕對可靠。
4、上密封裝置中采用多級聚四氟乙烯密封材料，形成組合密封，確保閥門在使用期限內填料函無介質泄露，消除了普通閥門填料函密封薄弱、介質易外漏,甚至造成事故的可能。

主要零件材料

零件名稱	閥體、閥蓋	密封圈	填料	填料壓蓋	閥桿	墊片
J14B-25Z	灰鑄鐵	巴氏合金	聚四氟乙烯	碳　　鋼		聚四氟乙烯
J14F-25Z	灰鑄鐵	聚四氟乙烯

性能規范

序號	氨閥名稱	型號規格	公稱通徑 （mm）	公稱壓力 （MPa）	適用介質	適用溫度
1	氨直角式截止通閥	J14B-25Z-DN10	10	2.5	氨	-40~+150℃
2	氨直角式截止通閥	J14B-25Z-DN15	15	2.5	氨	-40~+150℃
3	氨直角式截止通閥	J14B-25Z-DN20	20	2.5	氨	-40~+150℃
4	氨直角式截止通閥	J14B-25Z-DN25	25	2.5	氨	-40~+150℃
5	氨直角式截止通閥	J14B-25Z-DN32	32	2.5	氨	-40~+150℃

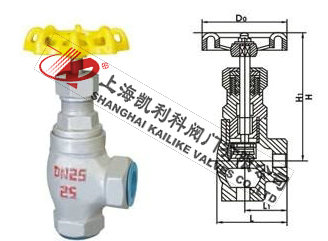

外形結構圖

主要外形尺寸

公稱壓力 PN（MPA）		實驗壓力 PS（MPa）			適用介質	適用溫度（℃）
2.5		3.8			氨氣、 氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃
外 形 尺 寸	名　稱	總長(L)	閥體長（L）	全開（H）	全關（H1）	手輪直徑（D0）	連接方式
	DN10	63	-	-	110	80	3/3管柱螺紋
	DN15	73	50	165	138	100	1/2管柱螺紋
	DN20	86	55	170	142	100	3/4管柱螺紋
	DN25	-	58		160	120	1管柱螺紋
	DN32	-	77		185	140	11/4管柱螺紋



聲明：【J14B內螺紋角式氨用截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J14B內螺紋角式氨用截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
