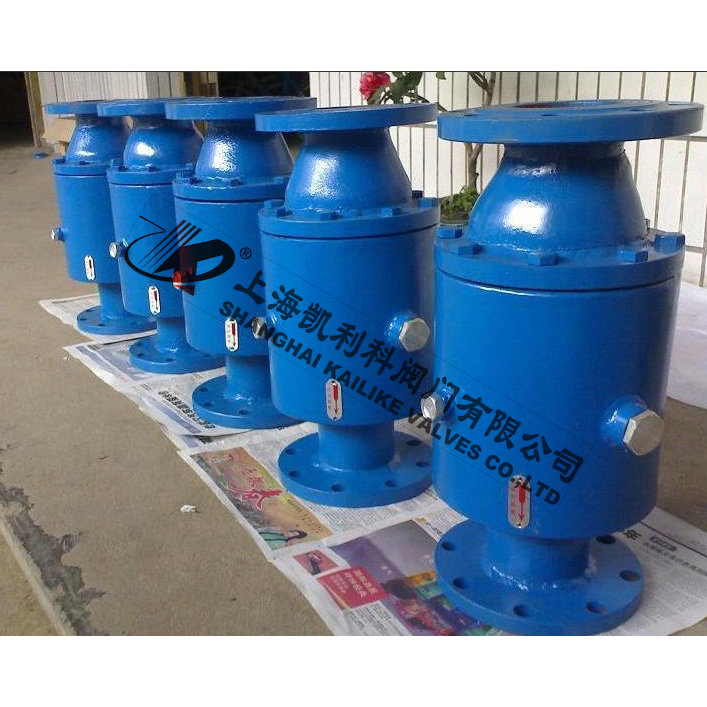

A9H-Q防爆波閘閥
A9H-Q防爆波閘閥是安裝在人防工程給水,采暖管道上的一種防護設備,平時閥門是開啟狀態。依靠擋消結合的辦法。可阻止沖擊波沿管道進入工程內部,從而達到消除破壞性沖擊波,起到保護系統設施正常運轉和安全防護的目的,保證室內人員設備的安全。




			|
				產品名稱: |

				防爆波閘閥  |

				產品型號: |

				A9H-Q  |


			|
				公稱通徑: |

				DN50~DN200 |

				結構形式: |

				彈簧式 |


			|
				工作壓力: |

				1.0MPa~1.6MPa |

				連接方式: |

				法蘭 |


			|
				適用溫度: |

				-0ºC~+80ºC |

				功能作用: |

				保護和安全的作用 |


			|
				閥體材質: |

				鑄鐵、鑄鋼、不銹鋼 |

				制造標準: |

				國標GB、德國DIN、美國API、ANSI |


			|
				適用介質: |

				水等 |

				生產廠家: |

				上海凱利科閥門有限公司  |


	產品說明
A9H-Q防爆波閘閥是依據建設部《人防工程戰術技術要求》及《防空地下室設計規程》的技術要求進行研制的。 該產品是一種既能消除水錘沖擊波及阻擋水錘沖擊波的安全閥。又是人防工程管道防護專用設備,該產品研制成功填補了國內空白。 該閥性能好、安裝簡便,可適用于六級和五級抗力的人防工程管道防護。該閥已列建設部人防地下室建設標準圖籍中,在全國進行應用。
	產品用途
A9H-Q防爆波閘閥是安裝在人防工程給水,采暖管道上的一種防護設備,平時閥門是開啟狀態。依靠擋消結合的辦法。可阻止沖擊波沿管道進入工程內部,從而達到消除破壞性沖擊波,起到保護系統設施正常運轉和安全防護的目的,保證室內人員設備的安全。
	工作原理
A9H-Q防爆波閘閥平時在正常使用的工作壓力條件下,彈簧支撐的閥板處于開啟位置,可使管道內的介質正常通過,戰時通過甭站貯水池或破裂的管道,當有沖擊波傳入防爆波閘閥時,閥板前的壓力突然增加,閥板前后形成強烈的壓差。在高壓室的作用下,彈簧被壓縮,閥板迅速到達關閉位置,把沖擊波阻擋在閥板之外,化解了沖擊波的破壞力。通過阻擋和化解起到保護和安全的作用。沖擊波過后,閥板仍處于開啟位置,管道恢復到正常的工作狀態。
	零部件材料
	外形結構圖

	主要外形尺寸


			|
				DN |

				50 |

				65 |

				80 |

				100 |

				125 |

				150 |

				200 |


			|
				L |

				390 |

				440 |

				440 |

				500 |

				520 |

				535 |

				600 |


			|
				D |

				160 |

				160 |

				160 |

				220 |

				270 |

				270 |

				375 |


備注:法蘭標準:GB/T l 7241 6 GB/T 9113,試驗標準:GB/T l 3927 APl 598。
	.安裝及維護
1:安裝前檢查主閥活門是否靈活,連接部件是否松動現象。
2:通經較大的產品安裝在地溝時,底部應裝承托架。
3:使用期間應經常對閥門進行檢查,打開放水孔栓塞,排除存放在消波室里的水。
4:每一至兩年應對主閥檢查保養一次。清除閥門雜質以及密封面的水垢,以利閥門正常運轉。
5:如發現主閥彈簧銹蝕嚴重時應更換。
	安裝示意圖

                       聲明:【A9H-Q防爆波閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的A9H-Q防爆波閘閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!  |
