GL41H高壓美標Y型過濾器

您的位置：閥門 - 過濾器 - GL41H高壓美標Y型過濾器更新時間：2025-06-04 10:06:08

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

產品描述
在線詢價
技術咨詢

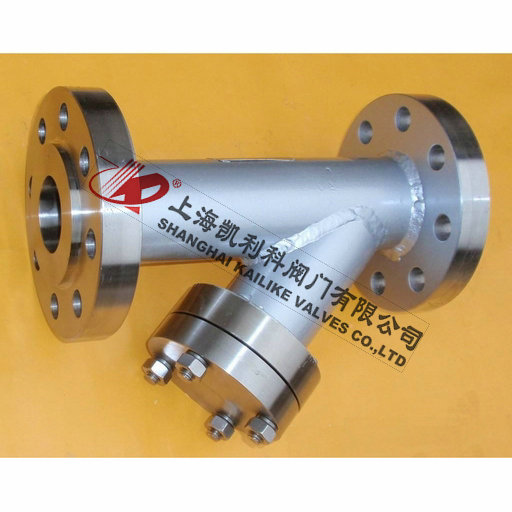

GL41H高壓美標Y型過濾器

GL41H高壓美標Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。

產品名稱：	高壓美標Y型過濾器	產品型號：	GL41H
公稱通徑：	DN15～DN300	濾網材料：	不銹鋼
工作壓力：	150LB～300LB～600LB～1500LB	連接方式：	法蘭
適用溫度：	-20ºC～+450ºC	功能作用：	過濾管道中的雜質
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

GL41H高壓美標Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。

產品標準

1、設計與制造符合MFG標準。
2、試驗與檢驗符合API598。
3、結構長度符合MFG標準。
4、法蘭尺寸符合ANSI B16.5技術要求。

結構特點

可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。

性能規范

磅級		150Lb	300Lb	600
試驗壓力	殼體試驗	3.0MPa	6.5MPa	15MPa
適用溫度		-29～425℃
適用介質		水、油、天然氣
過濾范圍	15目～300目	水15目～80目	油40目～120目	氣80目～300目

零部件材料

零件名稱	材料
閥體	碳鋼、不銹鋼、黃銅
濾網蓋	碳鋼、不銹鋼、黃銅
濾芯網	不銹鋼
密封件材質	柔性石墨、聚四氟乙烯

外形結構圖

主要外形尺寸

口徑(in)	ANSI法蘭連接			螺紋連接	B	C	濾網面積cm2
	150LB	300LB	600LB	螺紋連接
	A	A	A	A
1/2"	127	127	130	75	70	110	27
3/4"	145	150	150	80	80	130	43
1"	154	160	160	90	90	150	73
11/4"	180	180	200	110	130	235	135
11/2"	200	210	230	120	147	260	164
2"	230	240	250	140	180	320	251
21/2"	290	290	.	210	200	325	327
3"	310	310	.	.	205	330	361
4"	315	351	.	.	255	405	545
5"	410	401	.	.	315	510	843
6"	473	478	.	.	345	560	1117
8"	593	600	.	.	440	710	1909

聲明：【GL41H高壓美標Y型過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GL41H高壓美標Y型過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
