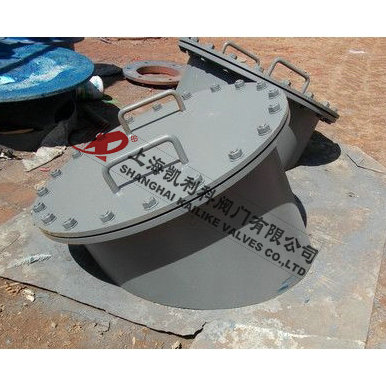

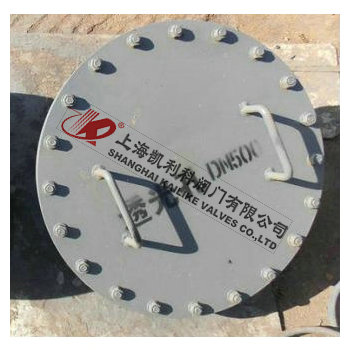

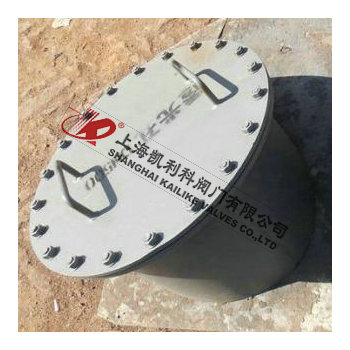

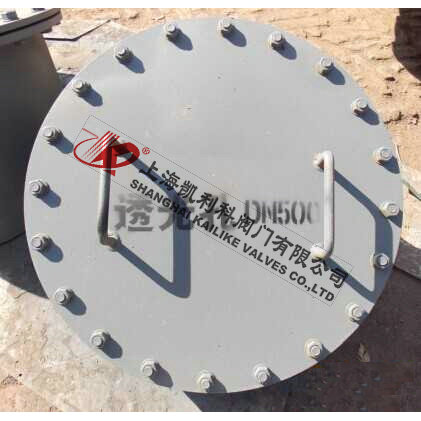

GTG,GDG透光孔

產品名稱：	透光孔	產品型號：	GTG、GDG
公稱通徑：	DN500～DN600	功能作用：	采光或通風
公稱壓力：	0.6MPa	連接方式：	平焊法蘭
適用溫度：	-28ºC～+60ºC	安裝位置：	儲罐頂端
閥體材質：	碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	上海凱利科閥門有限公司

產品說明

GTG、GDG透光孔設在罐頂，用于油罐安裝和清洗時采光和通風。油罐的采光設在罐頂上，一般為直徑500mm的圓孔，平時有孔蓋環以螺栓嚴密封閉。在清理檢修油罐時，用以采光、通風和排氣。另外當保險活門的操作裝置失靈時，還可利用系于透光孔處的鋼索來打開保險活門。當罐頂只設立一個透光孔時，應位于進出油管線上方的罐頂上；設兩個透光孔時，則透光孔與人孔盡可能沿圓周對稱分布，用于采光和通風，儲油罐人孔，但至少有一個透光孔設在罐頂平臺附近。透光孔的外緣應距罐壁800~1000mm。透光孔上部與通氣孔連接，平時用眼圈盲板封閉。

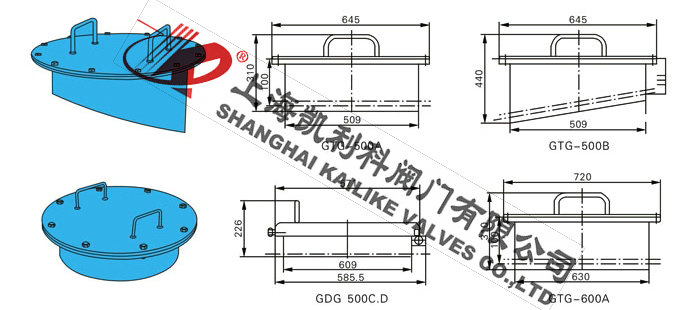

外形結構圖

規格圖號

規格	圖號	重量（Kg臺）
DN500-A	GTG-500A	45
DN500-B	GTG-500B	48
DN500-C	GTG-500C	20
DN500-D	GTG-500D	26
注：根據用戶要求可生產其它“非標”產品

制造、檢測標準：石油天然氣(SY) > SY/T 0525.5-1993標準進行制造和驗收。

聲明：【GTG,GDG透光孔】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GTG,GDG透光孔產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
