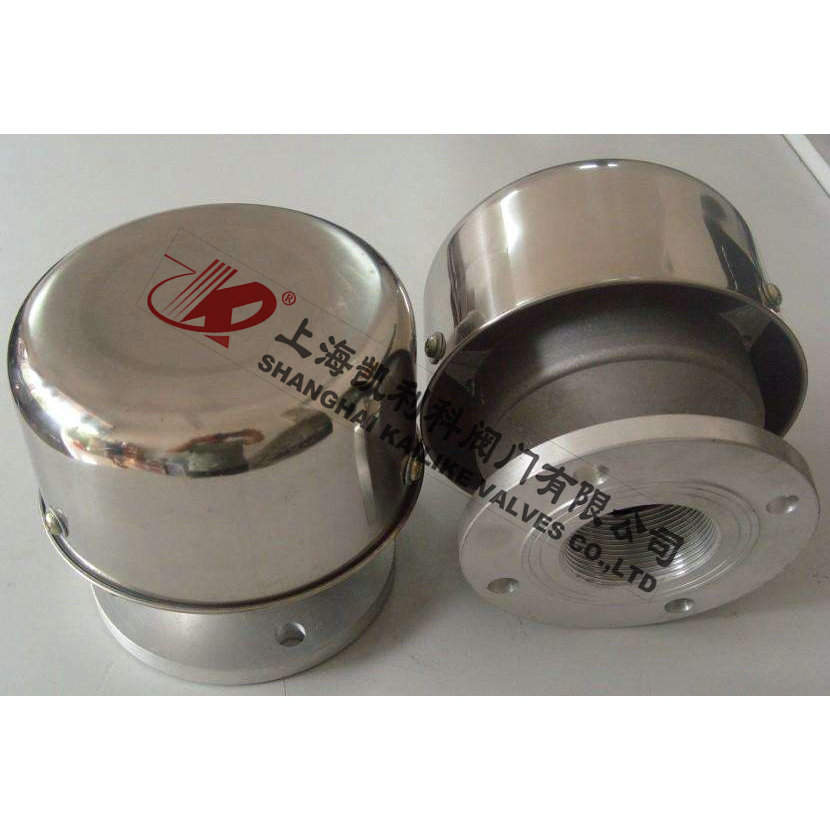

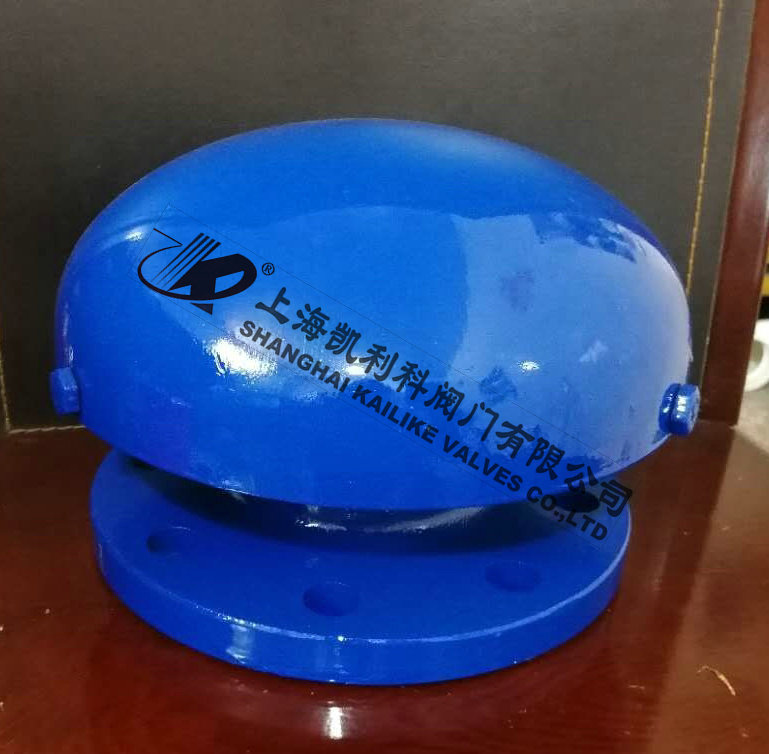

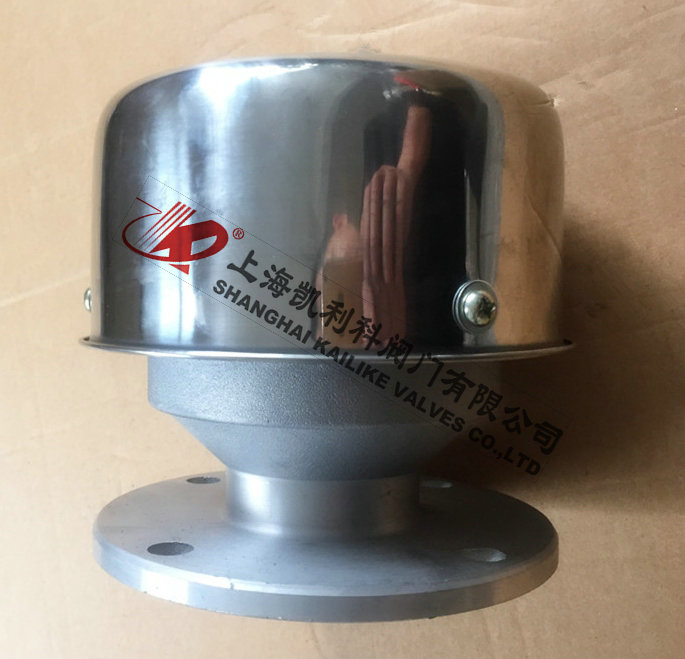

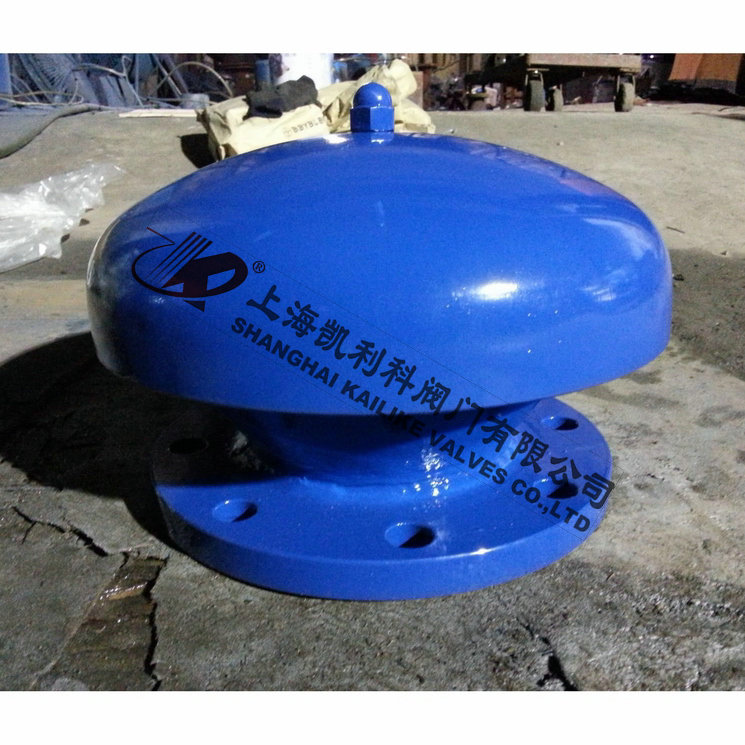

FZT-II阻火透氣帽

產品名稱：	阻火透氣帽	產品型號：	FZT-II
公稱通徑：	DN40～DN300	功能作用：	阻火透氣
公稱壓力：	1.6MPa	連接方式：	法蘭
適用溫度：	-28ºC～+60ºC	安裝位置：	儲罐頂部
閥體材質：	鑄鋼、不銹鋼、鋁合金	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	上海凱利科閥門有限公司

產品說明

FZT-II阻火透氣帽安裝于重質油罐頂部起呼吸作用，并為罐內提供足夠的通風條件；同時在事故狀態下起到溢流保護作用，保證罐體的完好，確保油品庫區的消防安全，一般為法蘭連接。

標準規范

生產制造：SY/T0512-1996《石油儲罐阻火器》和API2000的標準
檢測標準：SY/T0512-1996《石油儲罐阻火器》
驗收標準：SY/T0512-1996《石油儲罐阻火器》
測試依據：GB5908-86《石油儲罐阻火器性能和試驗方法》

工作原理

當油罐料膨脹或進油時即通過阻火芯波紋板向外排氣。當油罐卸料時又向罐內吸氣并阻止一切火源通過確保儲罐安全。平時應經常對阻火通氣帽的阻火波紋板的透氣性進行檢查并，保證良好的阻火透氣性能。阻火通氣帽是利用防爆阻火波紋金屬芯件形成的三角形單元來破的儲罐和管線上如加熱燃燒系統、石油氣體回收系統或其它氣體系統。

操作壓力

壓力	等級
	A	B	C	D
呼出壓力	+355Pa(36mmH20)	+980Pa(100mmH20)	+1765Pa(180mmH20)	由用戶定
吸入壓力	-295Pa(30mmH20)	-295Pa(30mmH20)	-392Pa(40mmH20)	由用戶定

通氣量表

代號	規格mm	50	80	100	150	200	250
	壓力等級Pa	通氣量m3/h
A	+335	25	60	90	190	340	550
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
標準允許泄漏量m3/h		≤0.04				≤0.4

外形結構圖



主要外形尺寸

通徑	D	A	B	L	H
DN40	Φ40	Φ100	Φ130	184	184
DN50	Φ50	Φ110	Φ140	194	184
DN80	Φ80	Φ150	Φ185	258	190
DN100	Φ100	Φ170	Φ205	258	190
DN150	Φ150	Φ225	Φ260	345	200
DN200	Φ200	Φ280	Φ315	472	225
DN250	Φ250	Φ335	Φ370	576	260
DN300	Φ300	Φ395	Φ435	680	295



聲明：【FZT-II阻火透氣帽】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的FZT-II阻火透氣帽產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
