G3,G5杠桿浮球式蒸汽疏水閥
G3、G5杠桿浮球式蒸汽疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。
|
產品名稱： |
杠桿浮球式蒸汽疏水閥 |
產品型號： |
FT43H |
|
公稱通徑： |
DN7～DN50 |
結構形式： |
杠桿式 |
|
公稱壓力： |
1.6MPa～2.5MPa～4.0MPa |
連接方式： |
法蘭、內螺紋、承插焊 |
|
適用溫度： |
-29ºC～+425ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、蒸汽等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
G3、G5杠桿浮球式蒸汽疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。
產品特點
1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。
工作原理
該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。

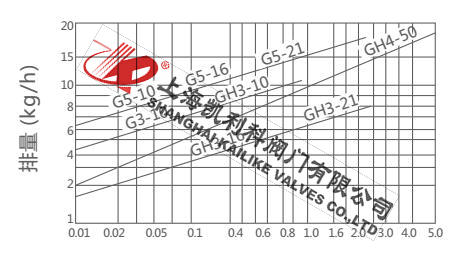

排量圖
注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
2、壓差是指疏水閥的入口端與出口端的壓力差

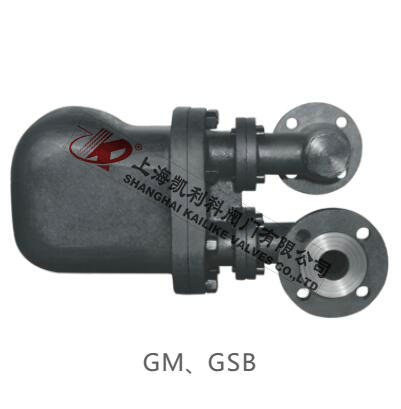

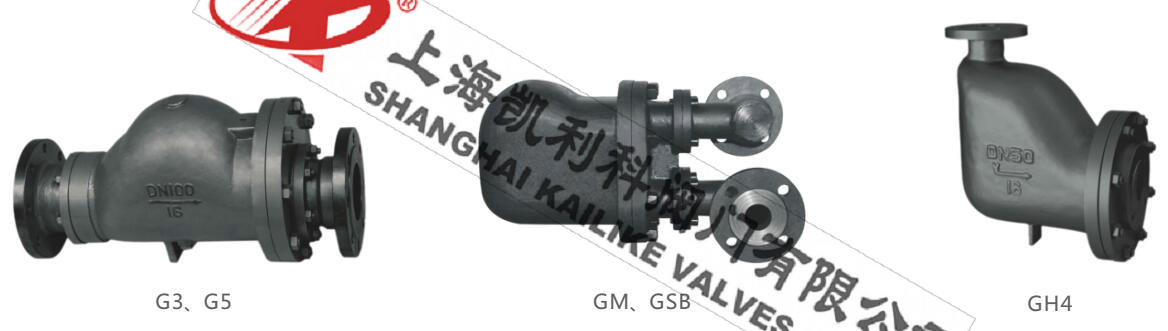

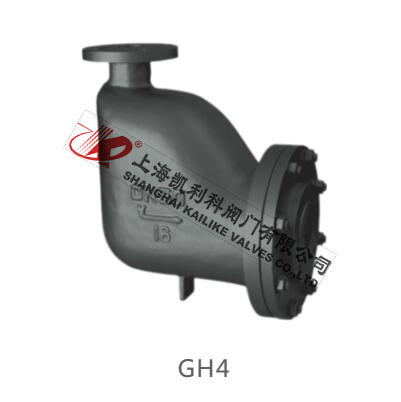

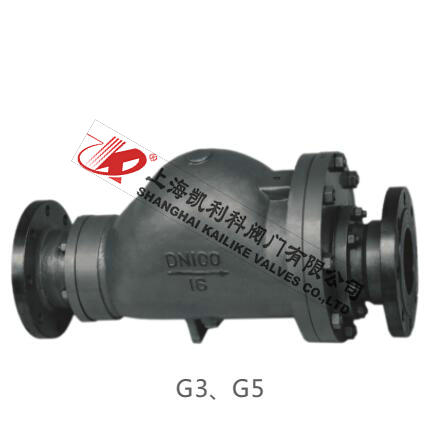

產品示意圖

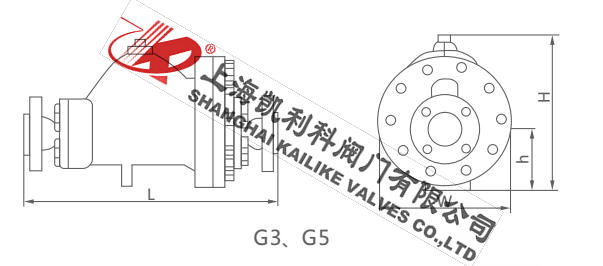

外形結構圖
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
G3-10-16-21 |
25-50 |
265 |
280 |
115 |
230 |
|
G5-10-16-21 |
50-100 |
360 |
300 |
120 |
260 |
|
GH3-10R |
25-32 |
427 |
20 |
115 |
230 |
|
GH3-16R |
25-50 |
437 |
280 |
115 |
230 |
|
GH3-21R |
50 |
457 |
280 |
115 |
230 |
|
GH3-10R-16R |
8-100 |
570 |
300 |
120 |
260 |
|
GH3-21R |
50-100 |
570 |
300 |
120 |
260 |
|
GH4-50 |
40-80 |
345 |
430 |
310 |
270 |
