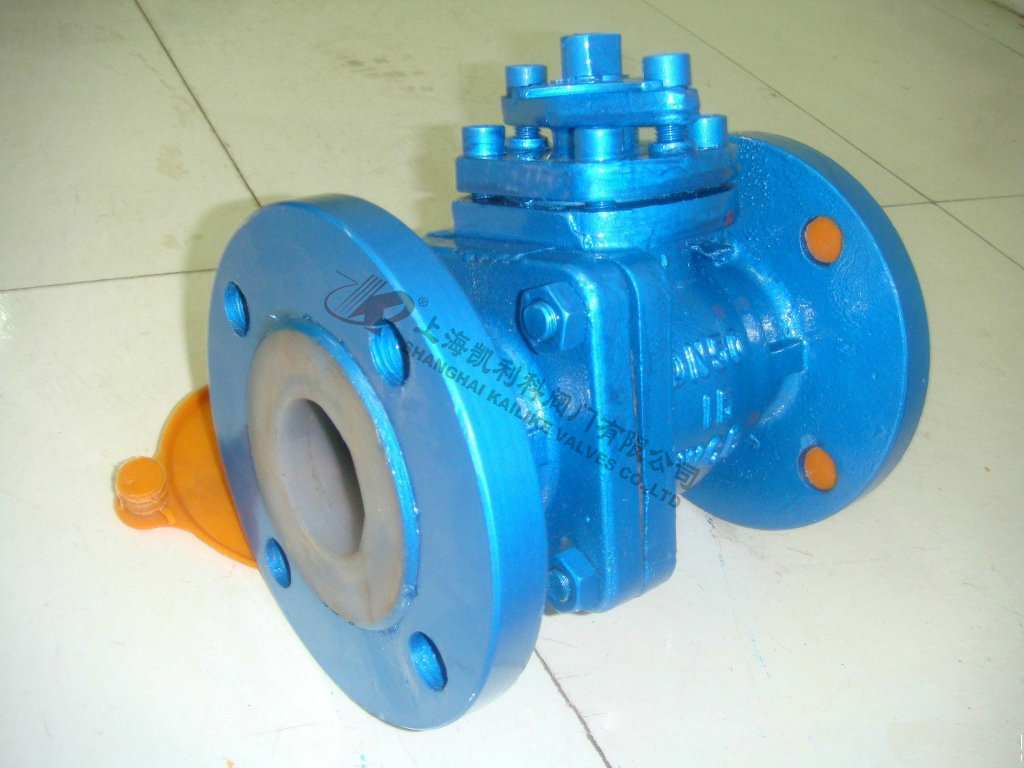

Q41F46襯四氟球閥
Q41F46襯四氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥具有極高的化學穩定性可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
|
產品名稱： |
襯四氟球閥 |
產品型號： |
Q41F46 |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～6.4Mpa |
連接方式： |
法蘭、內螺紋 |
|
適用溫度： |
≤450ºC |
驅動方式： |
手動、氣動、電動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣體、導熱油、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q41F46襯四氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
基本型號
|
手動 |
Q41F3 |

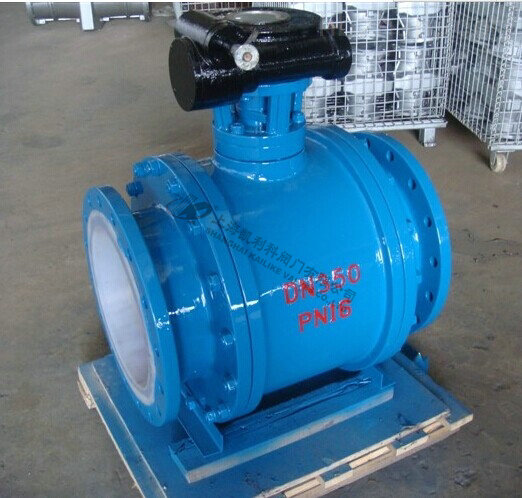

蝸輪 |
Q341F3 |
|
Q41F46 |
Q341F46 |
|

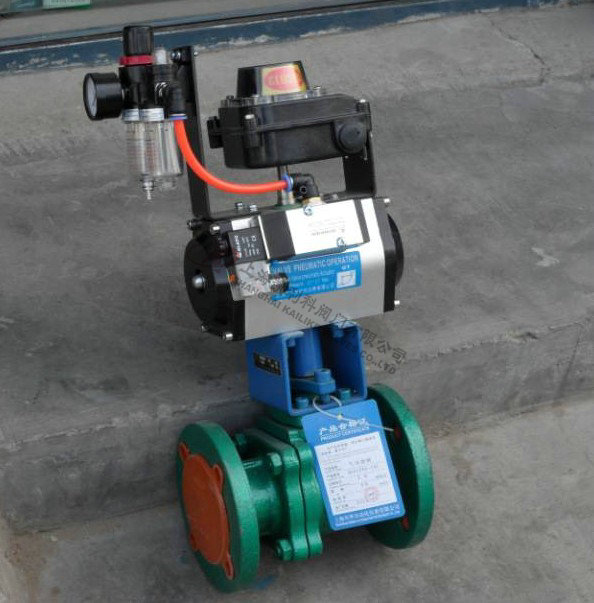

氣動 |
Q641F3 |

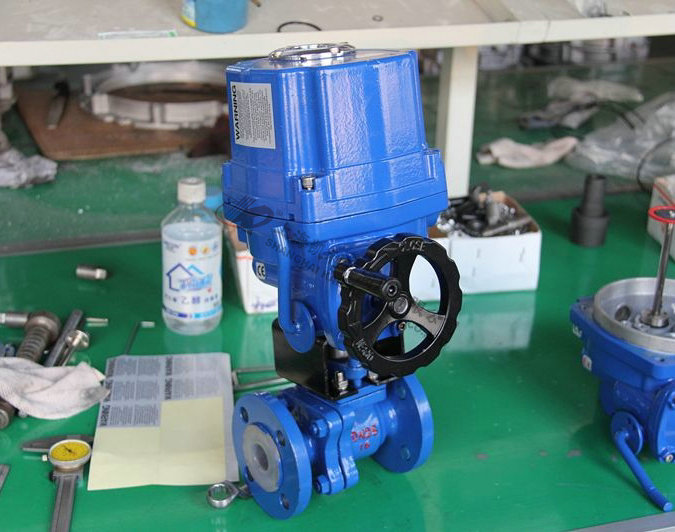

電動 |
Q941F3 |
|
Q641F46 |
Q941F46 |
技術規范
|
設計標準 |
GB12237 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
檢驗試驗 |
JB/T9092-99 |
|
驅動方式 |
手動、電動、氣動、蝸輪 |
主要零部件材料表
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
|
Z |
C |
P8 |
R8 |
R3 |
R3 |
|
1 |
閥體／閥蓋 |
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
球體/閥桿 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
3 |
襯里／閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) |
|
4 |
填料/壓蓋 |
PTFE(F4) |
A351-CF3 |
A351-CF3 |
|
5 |
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|
6 |
支架 |
A193-B7 |
A194-8 |
A193-B8M |
|
7 |
緊固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
|
8 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
|
9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
外形結構圖
1.0MPa主要外形和連接尺寸
|
公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
5/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
3/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
1.6MPa主要外形和連接尺寸
|
公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
32 |
5/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
40 |
3/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
100 |
4 |
305 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
|
125 |
5 |
356 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
|
150 |
6 |
394 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
聲明：【Q41F46襯四氟球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F46襯四氟球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
