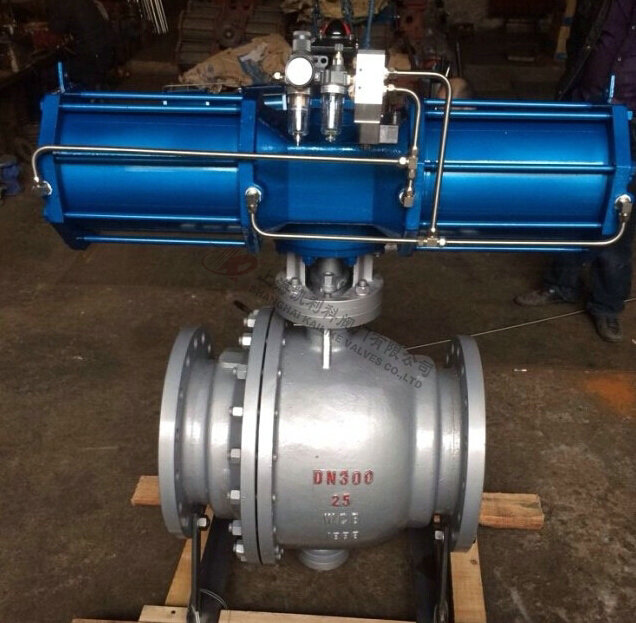

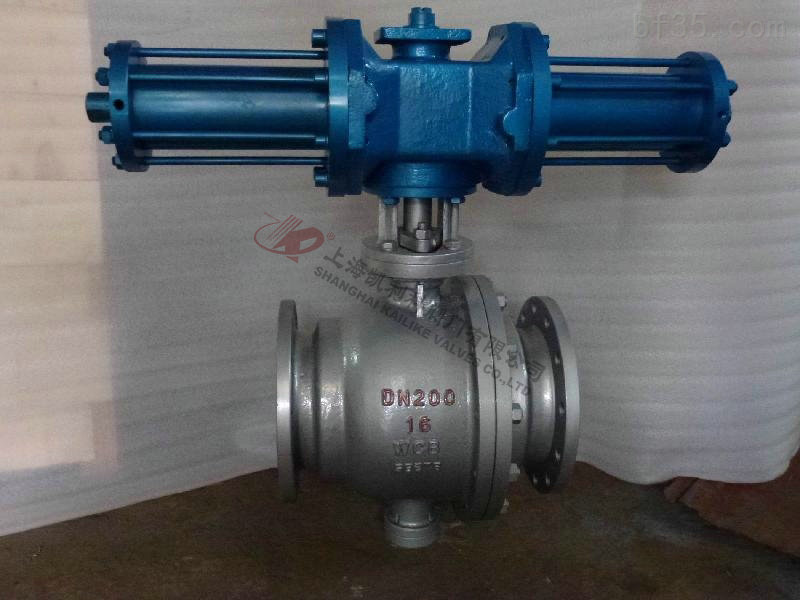

Q647MF氣動卸灰球閥（噴煤粉專用球閥）

產品名稱：	氣動卸灰球閥	產品型號：	Q647MF
公稱通徑：	DN50～DN500	結構形式：	球形
公稱壓力：	2.5Mpa～4.0Mpa～6.4Mpa～10.0Mpa	連接方式：	法蘭
適用溫度：	-20～+100℃～+450℃	驅動方式：	蝸輪、氣動、液動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	石灰、煤灰、煤渣	生產廠家：	上海凱利科閥門有限公司

產品說明

Q647MF氣動卸灰球閥屬于噴煤粉專用球閥是作為控制含塵、含固體粉末，特別適用于高爐煤粉噴吹、空氣管路及噴槍管路等系統。采用雙閥桿結構，可長期保持開啟和關閉的位置精度；開啟和關閉的扭矩小，靈活輕便；執行機構有手動、氣動、液動、電動等，可遠距離控制或計算機程控，單向密封和進口縮孔式結構，特別適用于噴煤粉的氣固二項介質中，不會積灰卡阻；密封圈、密封座、球體采用專門材料和特殊工藝處理，耐磨損、壽命長；密封圈裝有自動磨損補償裝置，不會因使用一段時間后磨損產生泄漏。

產品特點

1、閥座帶有磨損自動補償裝置，有效確保閥門的密封性能。
2、特殊材料制成的密封圈，具有耐高溫、耐磨損、使用壽命長的特點。
3.閥桿采用整體鍛造并調制處理，硬度達到HB220～250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所；
4.根據客戶需要，卸灰球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5.密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計。
6.根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封。
7.氣動噴煤粉專用球閥還具有結構緊湊、啟閉靈活、安裝維修方便等特點。

主要零件材料及性能

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金 本體材料	柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨 編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

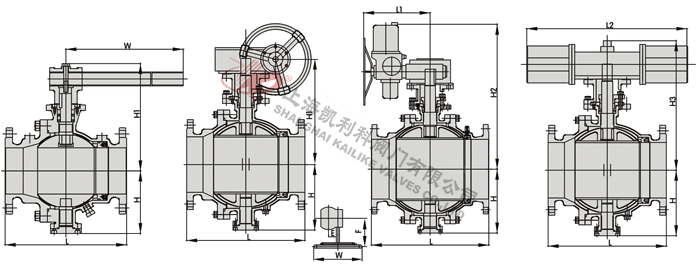

外形結構圖

主要連接尺寸

公稱壓力		50	65	80	100	125	150	200	250	300	350	400	450	500
系列1L		216	241	283	305	356	394	457	533	610	686	762	864	914
系列2L		-	-	-	-	-	-	500	600	700	800	900	-	1000
H		102	114	127	152	184	219	273	360	395	430	470	550	580
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840
	E	-	-	-	-	-	-	115	116	171	171	257	257	257
	F	-	-	-	-	-	-	350	350	400	420	400	420	400
	W	230	400	400	650	1050	1050	600	600	800	800	800	800	800
	WT(KG)	12	16	22	35	58	74	205	322	460	576	864	1280	1600
電動	H2	-	-	-	-	-	554	600	652	760	770	830	-	940
	L1	-	-	-	-	-	235	235	235	259	400	400	-	410
氣動	H3	274	379	389	479	552	666	736	926	1059	1127	1127	1468	1538
	L2	270	405	405	576	576	776	776	776	1060	1060	1060	1360	1360



聲明：【Q647MF氣動卸灰球閥（噴煤粉專用球閥）】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q647MF氣動卸灰球閥（噴煤粉專用球閥）產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
