視鏡工作原理（圖）
來源：m.cdhczc.com作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:40
視鏡是指用來觀察容器及設備內部物料情況的裝置。屬安全附件，應定期檢查。按形狀分為圓形和長方形視鏡。視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

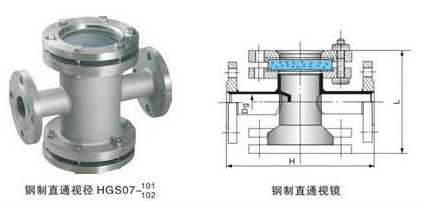

視鏡工作原理（圖）
 |
1、按形狀分為圓形和長方形視鏡。按用途分為窺視和照明視鏡。
2、按結構分為帶襯里和不帶襯里、帶頸、帶罩、雙層安全、保溫、帶刮板、帶沖洗裝置視鏡以及適合于粉狀物料用視鏡。
3、視鏡玻璃在安裝完畢后，還必須做好定期檢查工作，特別是在含有酸、堿的液體環境中，更是要做好定期檢查玻璃表面受腐蝕程度，以確保一線操作人員的安全。
|
視鏡結構原理
1、視鏡主要由、四通、三通、鋼化玻璃、密封墊、螺絲、螺母組成。
2、視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。
3、閥蓋與閥體有螺栓連接，拆裝方便。
4、直通視鏡法蘭密封面樣式的選擇，主要考慮管道壓力、溫度、介質,綜和各種情況。
5、密封的樣式主要有突面（RF）,凹凸面（MFM ),榫槽面(TG), 全平面（FF）
